QFP100モジュール用ユニバーサルキバン（型式：UN001 →購入方法）

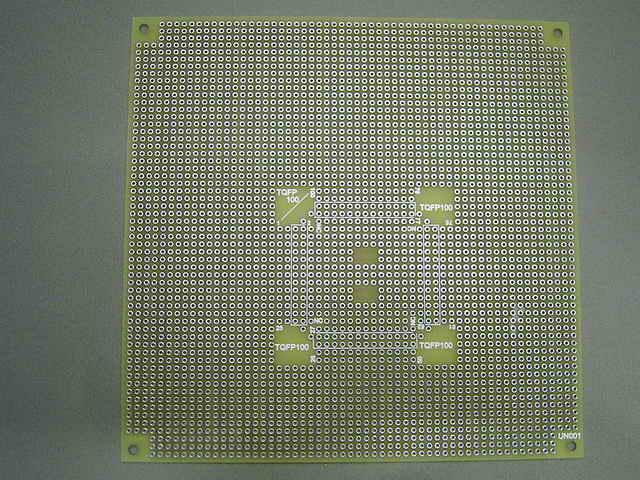

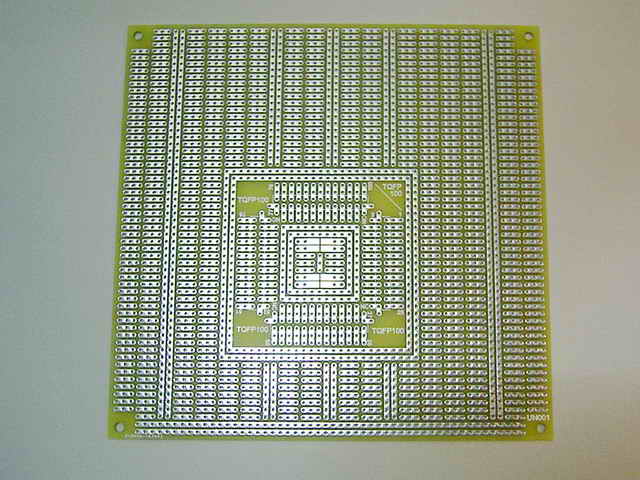

■外観
| ハンダ面 | 部品面 | |
| 外 観 |
 |
 |
■キバンの諸元 （→詳細PDFファイル）
・両面スルーホール ガラスエポキシキバン（FR4) レジストなし
・150mm x 150mm 厚さ1.6mm
・部品取り付け穴 ピッチ 2.54mm
■実装例１（コネクタのハンダ付け）
| 部品面 | ハンダ面 | |

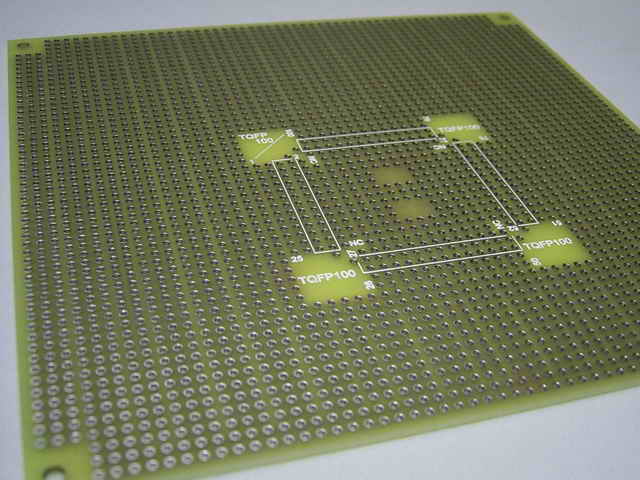

| 取 付 前 |
 |
- |

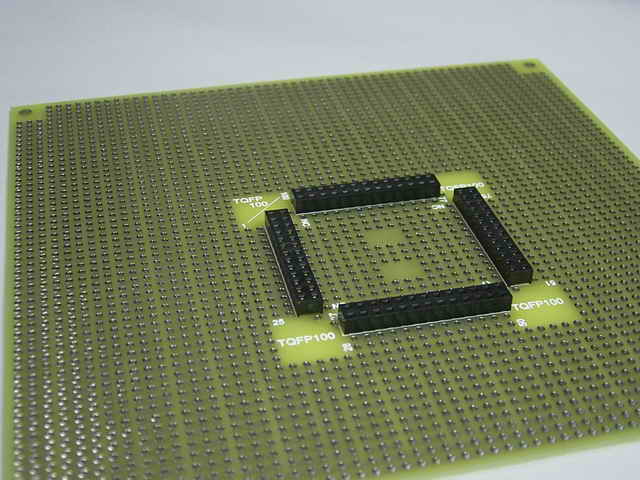

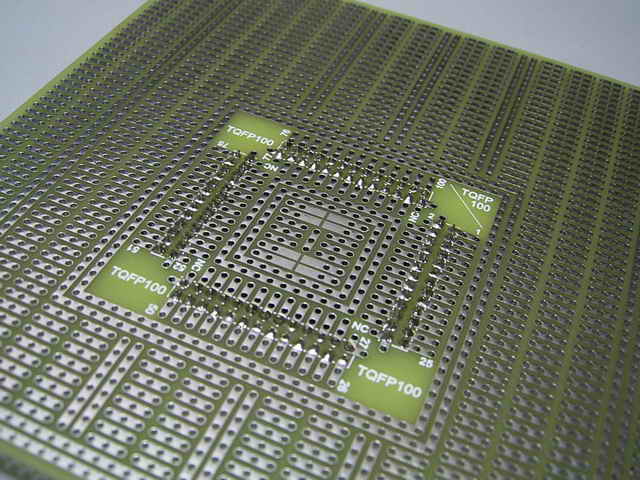

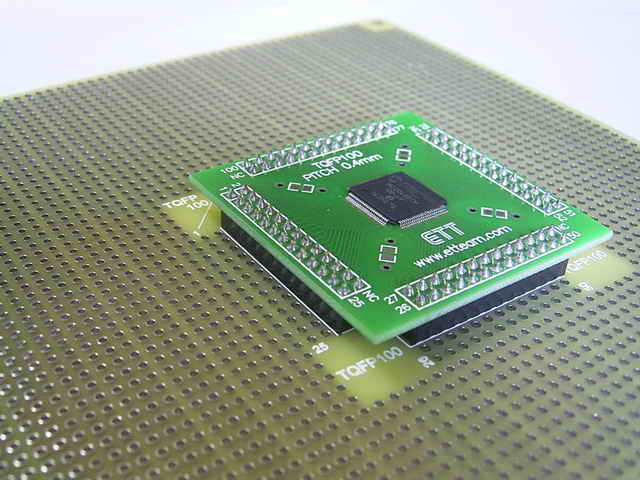

| コ ネ ク タ 取 り 付 け 後 、 Q F P モ ジ ュ ー ル 取 り 付 け 後 |
コネクタ（例１）：(株)廣杉計器： ピンソケット （メス） ２×１３ （２６Ｐ） H３．５ ■ ２．５４ｍｍピッチ ピンフレーム ■デュアルインラインタイプ ■ソケット高：３．５ｍｍ ■型式 FSS-42035-13 コネクタ（例２）： 秋月電商 ダブルピンソケット （低メス） ２×１３ （２６Ｐ） ■ ２．５４ｍｍピッチ ピンフレーム ■デュアルインラインタイプ ■ソケット高：３．５ｍｍ ■通販コード C-03139 ■注記 廣杉計器のFSS-42035-13とは外観が異なっています。 QFPモジュールを差し込んだとき0.5mm程度隙間が空きます。 以下の写真のコネクタは 廣杉計器の FSS-42035-13です。   |
 |
■実装例2（面実装水晶発振器の取り付け）

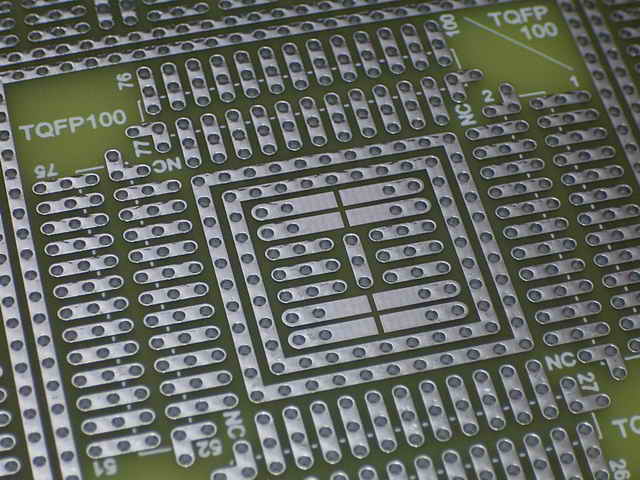

| 取り付け前 |  |
|

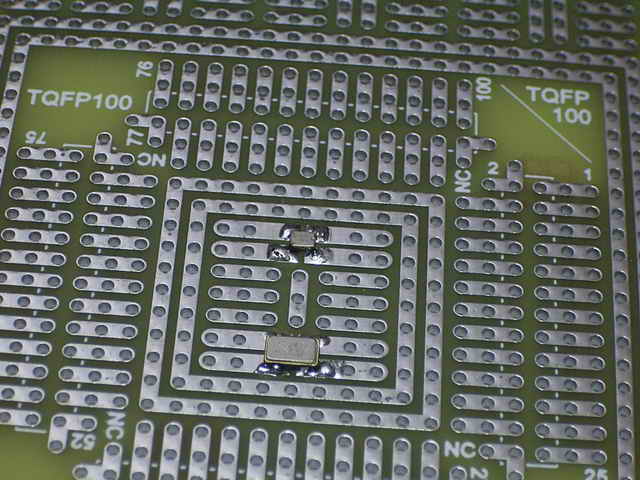

| 取り付け後 |  |
取り付けた水晶発振器 ①CTS Electric Components TC25L5I32K7680 3.3V 32.768 KHz SMD W2.5 x L2.0 x H1.0 購入先：Digi-Key、 Digi-Key品番 CTX1183CT-ND ②RALTRON COM2305-24.000-EXT 3.3V 24MHz SMD W5 x L3.2 xH1.0 mm 購入先：RSコンポーネント、 RS品番 707-9719 |
■ 実装例3（PIC32MZ LED フリーラン点滅実験）
| PIC32MZ： LED フリーラン点滅 | |||
| PIC32MZ2048EFH100 QFPモジュール組立キットを QFP100モジュール用ユニバーサルキバンに取り付けで LEDをフリーラン点滅（1sec ON、1sec OFFの繰り返し）させた例を紹介します。 | |||
| 外 観 |
部品面（画像クリックで拡大） | ハンダ面1（画像クリックで拡大） | ハンダ面2（画像クリックで拡大） |
 |
 |
 |
|
 プログラム動作中の動画（You Tube) |
|||
| 回路図（ＰＤＦファイル） | |||
| プログラム（→ ダウンロード） | |||
