＜個別商品情報＞

段積み用ユニバーサルキバン（型式：DB002　→購入方法）

＜概要＞
　　　本キバンは　PIC32MZ評価ボード（MZ100-A001)の段積みボード用のユニバーサルキバンです。



＜外観＞

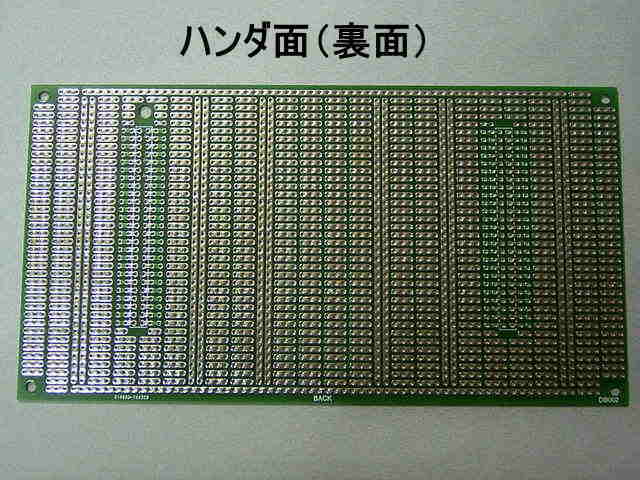

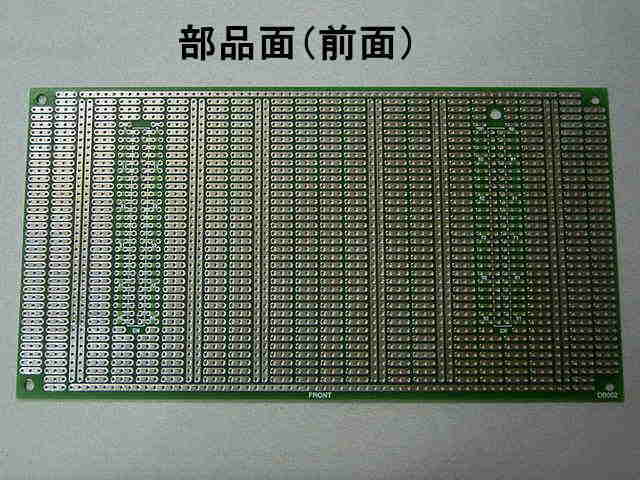

部品面	ハンダ面

＜キバン諸元＞
　・　パターン詳細（→PDFファイル）
　・　両面スルーホール　レジスト有り
　・　184mm x 100mm　　厚さ1.6mm
　・　部品取り付け穴　ピッチ　2.54mm

＜使用例１：　両面にコネクタハンダ付けの場合＞　
　　部品面とハンダ面の両面に以下のコネクタをハンダ付けして、段積みボードとしてPIC32MZ評価ボードの段積みボード使用します。
　特徴以下です。
　　　�@　50P x 2のコネクタの各端子を信号のチェック端子として使える。
　　　�A　ブレッドボードを利用できる。
　　　�B　段積みボードを更に2段、3段と多段に積み上げることができる。

　廣杉計器　FSM-42074-20B　x 2個　　（SMD　40P　位置決めポスト付き角ピンソケット）
　廣杉計器　FSM-42074-20 　 x 2個　　（SMD　40P　位置決めポストなし角ピンソケット）
　廣杉計器　FSM-42074-05B　x 2個　　（SMD　10P　位置決めポスト付き角ピンソケット）
　廣杉計器　FSM-42074-05　　x 2個　　（SMD　10P　位置決めポストなし角ピンソケット）

　　（注）SMDのコネクタで　50Pの角ピンソケットが廣杉計器になかったので40P + 10Pにしています。
　　

	�@	�A	�B
外観

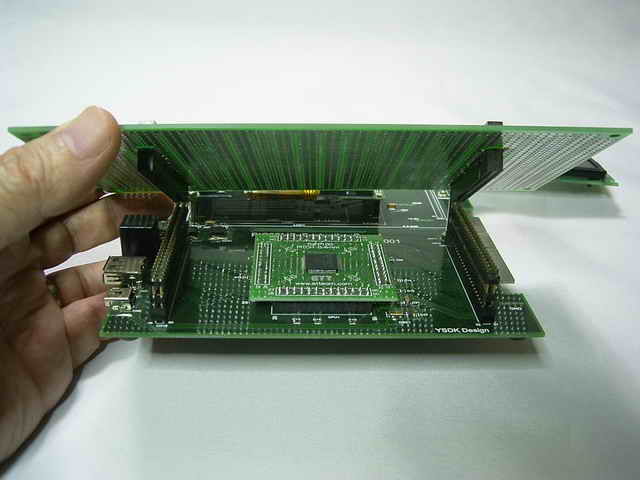

備考	取り付け方 マザーボードのコネクタとの間に 秋月電子　連結ピンヘッダ 2x40(80P) 6/9/3　などを2x25Pにカットして取り付けます。 （画像をクリックすると拡大します）	・上記写真の中に示すブレッドボードは以下です A：　秋月電子　ブレッドボード　EIC-801 B：　秋月電子　ブレッドボード　EIC-301 （ブレッドボードは、PIC32MZ評価ボード　MZ100-A001に含まれませんのでご注意ください。）	多段にする場合は、必要に応じてグランド強化、 フィルタ強化などノイズ対策を実施してください。

　　■　コネクタ（角ピンソケット）の取り付け要領

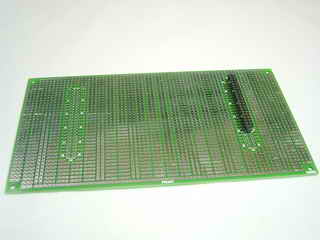

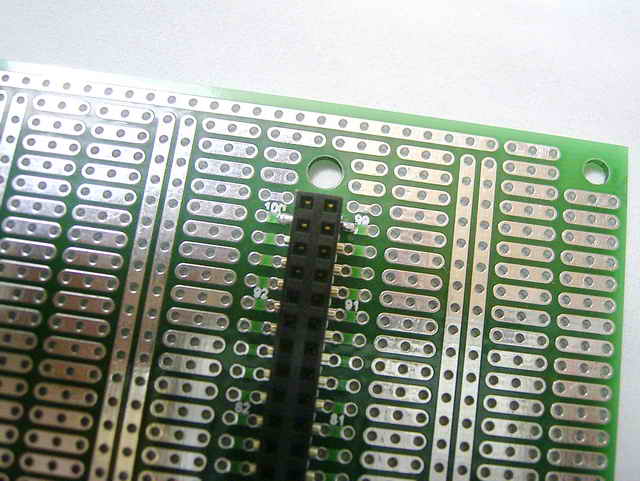

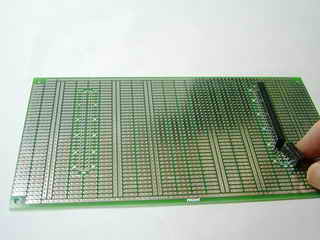

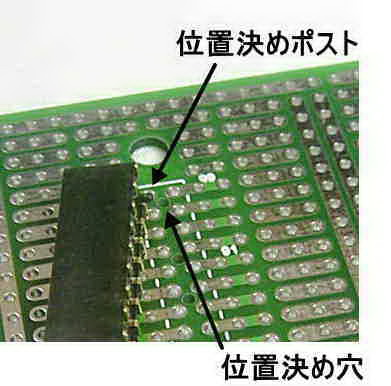

�@ SMD型角ピンソケット40Pの"位置決めポスト"を本ボードの"位置決め穴"（Φ1.2mm)に挿入して、角ピンソケットをセットします。	�A角ピンソケットの４隅の端子がパターンの中央にくるようにセットします。	�B4隅の端子だけハンダ付けします。  （画像をクリックすると拡大します）

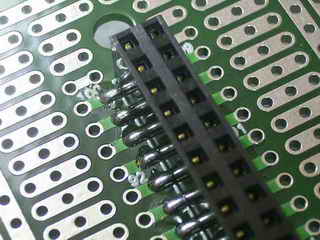

�CSMD型角くピンソケット10P（位置決めポストなし）を 仮ハンダ付けされたSMD型角ピンソケット40Pの下にセットして仮ハンダ付けします。 （注）	�D全角ピンソケットの端子をしっかりとハンダ付けします。 （画像をクリックすると拡大します）	�Eこれで　角ピンソケット50P相当の１か所が完成です。
�F 同様に残り３か所に角ピンソケットをハンダ付けします。

（注）裏面で位置決めをセットしやすくするために、裏面SMD型角ピンソケット10P（位置決めポスト有り）を使えるようにここでは
　　　位置決めポストなしの角ピンソケットを使用しておきます。

＜使用例２：　裏面のみにコネクタをハンダ付けの場合＞　
　　ブレッドボードを使わない場合などに簡単に段積みユニバーサルキバンがつくれます。裏面のみに50P x 2個のコネクタを
　ハンダ付けします。秋月電子からロープロファイル50Pの角ピンソケット(注)を購入してハンダ付けするだけです。　上記の
　使用例1に比べて、コネクタが片面でよいこと、50Pのコネクタがあること、ハンダ付けが容易なこと、秋月電子から部品が
　使用できることなど　メリットがあります。
　　　(注)　ロープロファイルでない高さが8.5mmの通常の角ピンソケット50Pは秋月電子　連結ピンヘッダ 2x40(80P) 6/9/3の挿入が
　　　　　　　短くなり嵌合ができないので使用できません。

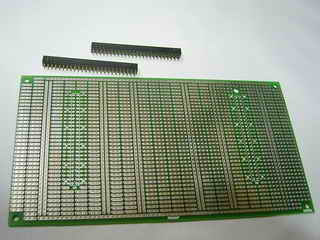

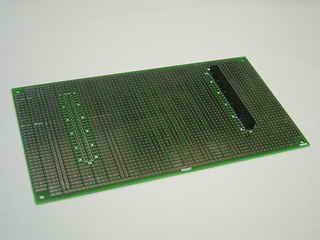

ハンダ付け前	ハンダ付け後

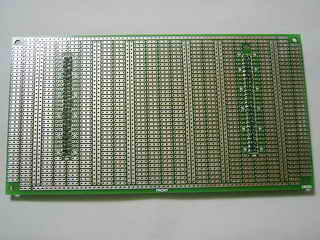

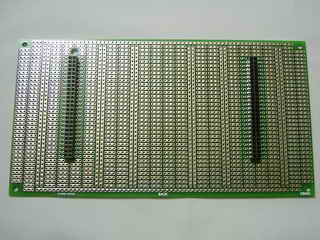

	FRONT面	BACK面

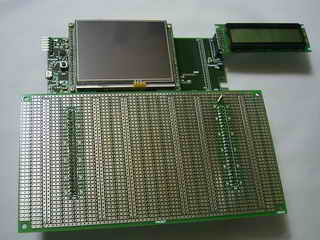

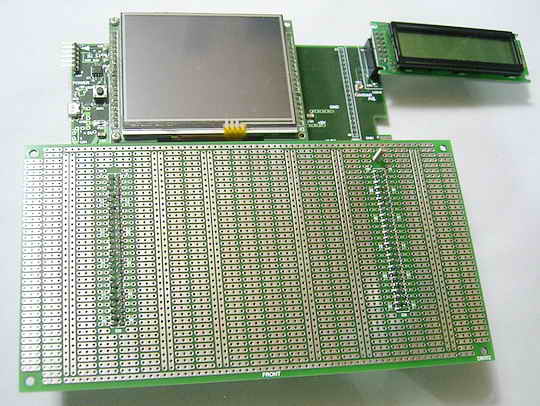

PIC32MZ評価ボードに取り付けた写真
（画像をクリックすると拡大します）
