<pico W>
Delayによる
Lチカ
(by Arduino)
Arduino言語で 遅延を用いたpico WのLEDフリーランの例を紹介します。
| ＜仕様＞ ・ pico Wを使用すること ・ LEDは1sec ON（点灯）、1sec OFF（消灯）の点滅を繰り返すこと ・ 点滅させるLEDは、以下とする 1. pico W基板上のLED 2. pico Wの外部端子（ピン番号1）に接続されたLED ・ NOPによる遅延を使うこと ・ 各LEDの点滅は、同期していること。 ・ 開発言語はArduinoとする |
||||||
| ＜回路図＞（→ PDFファイル） | ||||||
 |
||||||
| ＜外観＞ 実験用キバンには、本テーマと関係ない部品が多々実装されています。 | ||||||
 |
||||||
| ＜動作結果＞（→ 動画：1080ｐのHD動画を見ることができます。） | ||||||
|
||||||
| ＜解説＞ ソースコード精読願います。 | ||||||
| ソースコードは、picoのLチカと全く同じです。 異なっている部分は Arduino IDEで ボードの選択が Raspbery Pi pico → Raspbery Pi pico W に変更になっているだけです。 |
||||||
| 以下、app.ino | ||||||

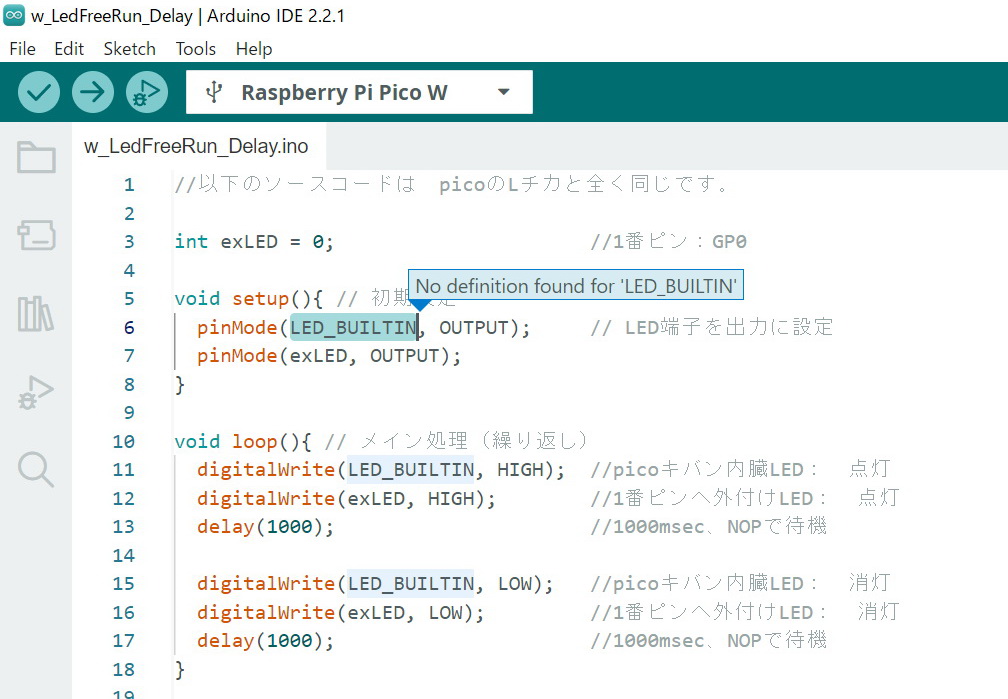

| ＜追記＞ ・ LED_BUILTIN の定義を調べようとすると 以下のような回答がArduino IDEから返ってきます。（→ URL） No definition found for 'LED_BUILTIN' |
||||||

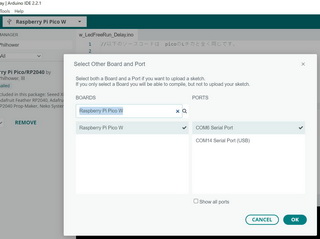

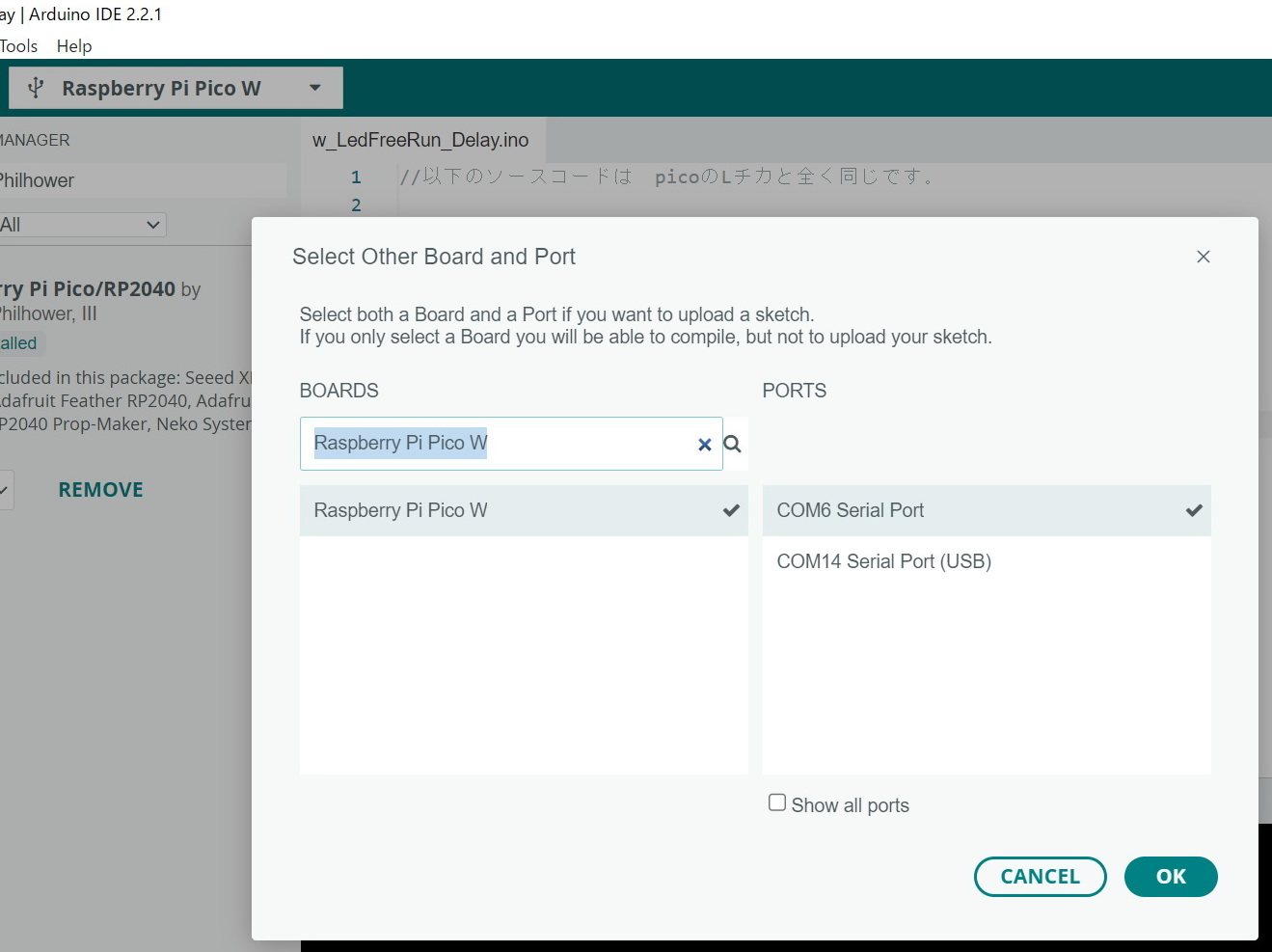

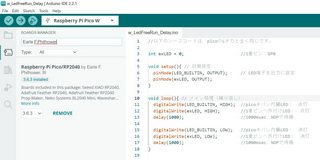

| ・ Arduino IDEには、コンパイル、書き込みに先立ち以下を設定しておきます。 1. ボードマネージャ： Raspberry Pi Pico/RP2040 by Earle F.Philhower  2. ボード/ポート選択： Raspbery Pi pico W 及び 通信に使用されるPCのCOMポート番号（PCの環境により異なる）  |
||||||
