＜V.3版＞
PCキーボード式
モールス信号発生器

（→プロジェクトファイル(Harmony Ver.3版 MHC v3.8.0)　ダウンロード）

　キーボードの打鍵により、モールス信号を出力する信号発生器の例を紹介します。

＜仕様＞
	・USBインターフェースのキーボードで打鍵されたキーに対応するモールス信号を出力するすること。
	・モールス符号は、国際電気通信連合(ITU)が無線通信規則（ITU-R M.1677-1　(10/2009))で規定する欧文符号モール符号とする。 　追加機能として、以下を可とする。 　1.　アルファベット大文字（A,B,C……)でも小文字(a,b,c……）でもモールス符号が出力すること 　2.　スペースキー打鍵時は、短点4個分の時間に於いて、無信号とする。 　3.　下記の記号キーから　ローカルなモールス信号が出ても可とする。 記号 通称、俗称 ローカルな モールス符号   記号 通称、俗称  ローカルな モールス符号 ! 感嘆符  －・－・－－   ＾ べき乗記号 ・・・・・－－ $  ドル記号 ・・・－・・ －   ; セミコロン ・・・・・－ & AND ・－・・・   [ 左中括弧 ・・・－－・ \ 円記号  －・－－－－   ] 右中括弧 ・・・－－－ _ アンダーバー  －・・・・－
	・キーボードは日本語109キーボードとする。
	・モール信号出力は、以下とする。 　1.　フォトカップラで絶縁されている　ソリッド出力 　2.　変調周波数800Hzのモニタ音
	・文字送信速度は可変とし、可変範囲は　25cpm ～ 180cpmとする 　尚、文字送信速度はPARIS方式とする。
	・16文字×2行のキャラクタ液晶　２個により以下を表示のこと 　1.　打鍵時の文字、文字送信速度[cpm]　及びその時の短点時間[msec]　を表示 　2.　下段から上段へスクロールして、打鍵文字列歴を表示
	・UARTにより、Tera Termに以下を表示すること 　1.　打鍵文字列歴 　　　　キャラクタ液晶と同様の16文字x2行の下段から上段にスクロールする打鍵文字列歴 　2.　モールス信号出力直前のキューバッファの内容 　　　　キューバッファ：　まだモールス信号として出力されていない打鍵済み文字を保存するメモリ
	・　モールス信号モニタ用のLED、及びキーボートとのUSB接続確立検出用のLEDを装備のこと
	・　PIC32MZ2048EFH100を使用のこと
	・　Harmony Ver.3を使用すること

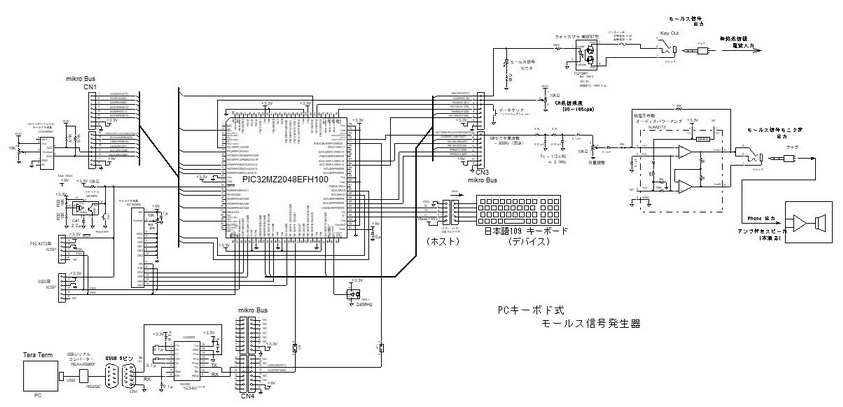

＜回路図＞（→PDFファイル）

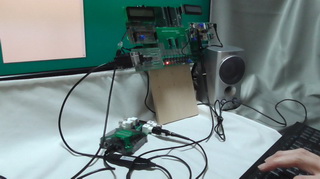

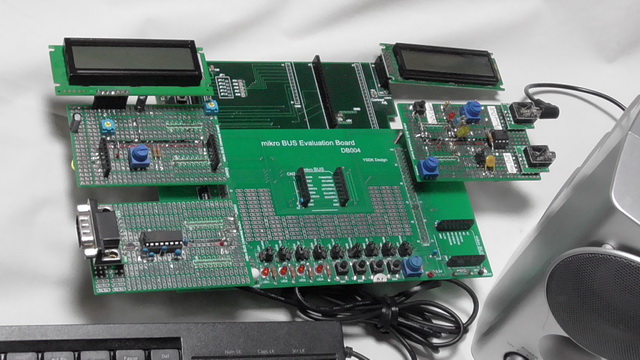

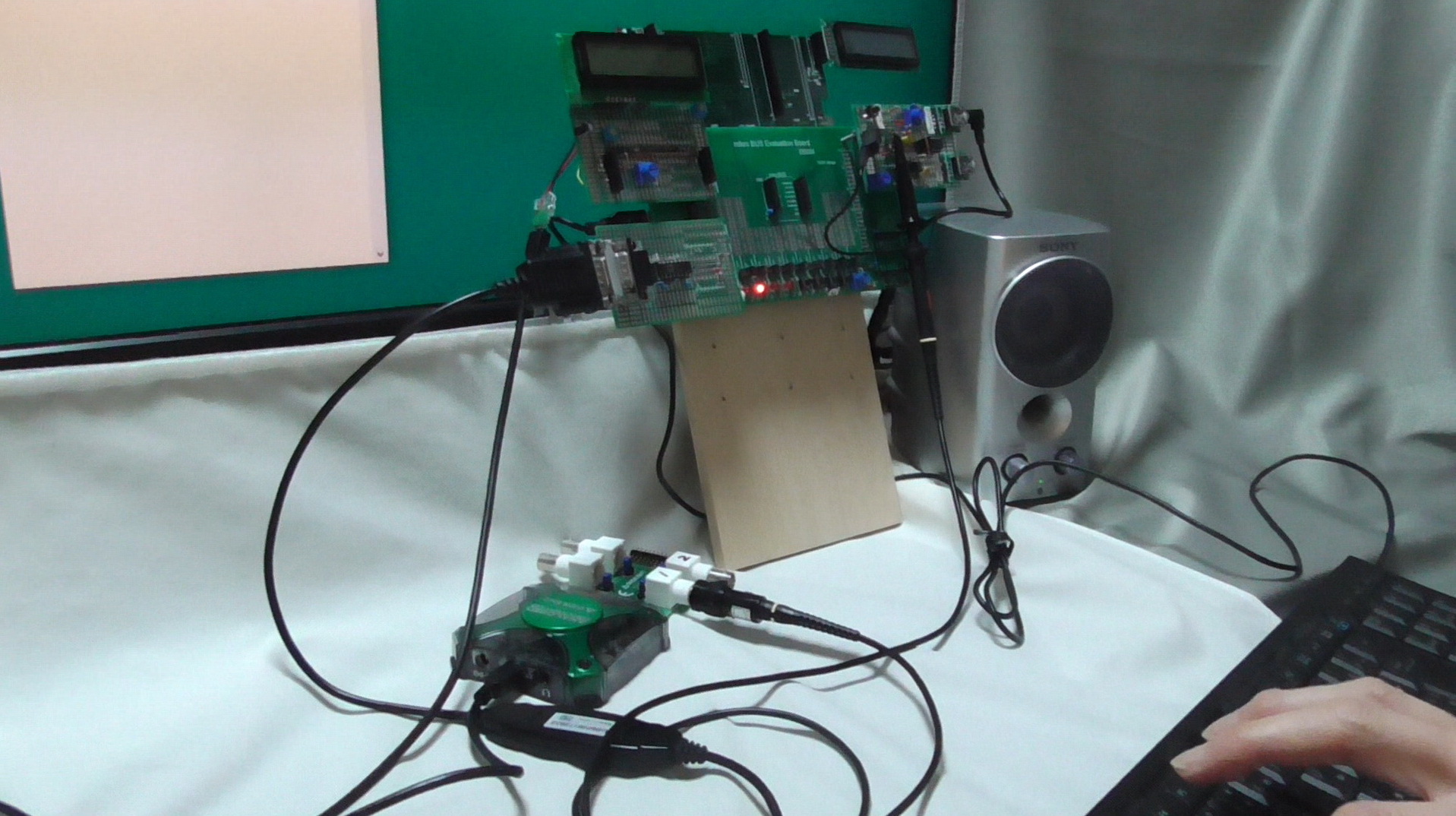

＜外観＞PIC32MZ評価ボード（→購入方法）を使った実験品の外観です。　その他、mikroBUS 評価ボード DB004（→購入方法）、mikro BUS用 ユニバーサルキバンUN003（→購入方法）なども使用されています。
＜動作結果＞
	1.　動画　 (1080ｐのHD動画) 　 2.　電文(右記）打鍵 　　　　　 　 CQ-15,CQ-15, This is JA1CPY Yokohama Japan   電文最初の CQ-1 まで打鍵した時のモールス信号波形 Tera Termのログ    3.　１文字毎のモールス波形 最初に　a b c を打鍵した時のモールス波形  Tera Termのログ
＜解説＞ プロジェクトファイル精読願います。
