＜V.3版＞
DMAモジュール
外部端子への転送
（→プロジェクトファイル(Harmony Ver.3版 MHC v3.8.0)　ダウンロード)

DMAモジュールを使うことにより、CPUの介在なしてメモリと外部ポート間や周辺モジュール間とのデータ転送が可能です。
　以下に　DMA転送によりメモリから外部ポートに直接データを転送してLEDを点滅する例を紹介します。

＜仕様＞
　・　メモリから外部端子にDMA転送によりデータを転送する。
　・　転送される外部端子は　RG15、RD4、RA15、RA14とし端子にはLEDを接続する。
　・　各ポートは　転送データが"1"の場合LEDを点灯し、データが"0"の場合はLEDを消灯する。
　・　DMA転送のトリガはタイマ2で開始されること。
　・　タイマ２の繰り返しサイクルは100 msecのこと。
　・　DMA転送元のデータ転送は、完了後　これを繰り返すこと。

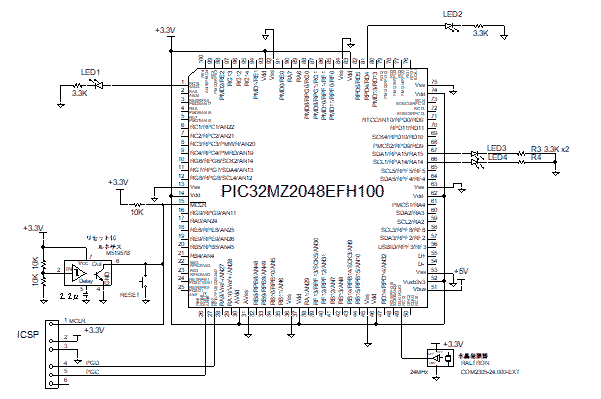

＜回路図＞（　→　PDFファイル）

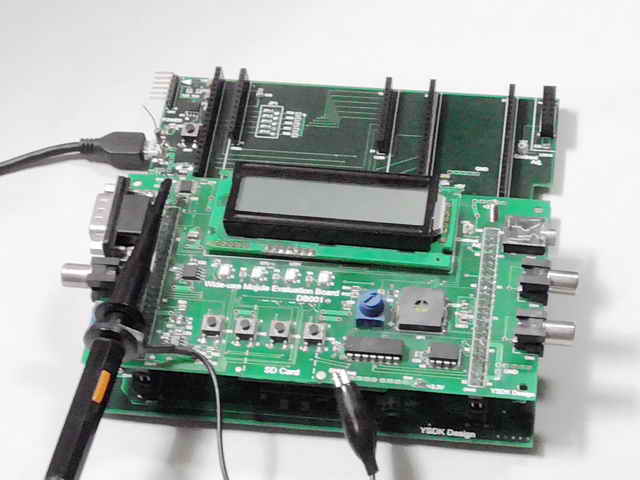

＜外観＞　　PIC32MZ評価ボード（→購入方法）を使った実験品の外観です。

＜動作結果＞ （→　動画：1080ｐのHD動画を見ることができます。）

1.　LED表示

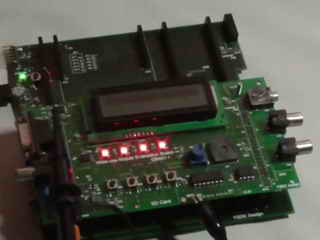

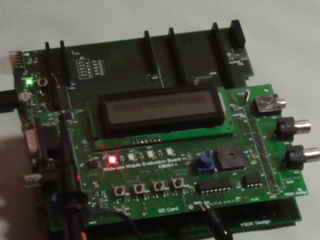

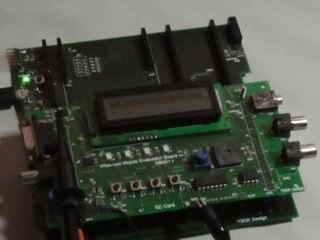

転送 データ	① ON: RG15,RD4,RA15,RA14 LED_pattern0[0]= 0x80(=0b10000000) LED_pattern1[0]= 0x10(=0b00010000) LED_pattern2[0]= 0xD0(=0b11000000)	②ON: なし LED_pattern0[1]= 0x00 LED_pattern1[1]= 0x00 LED_pattern2[1]= 0x00	③ON: RG15 LED_pattern0[3]= 0x80(=0b10000000) LED_pattern1[3]= 0x00 LED_pattern2[3]= 0x00
LED 表示

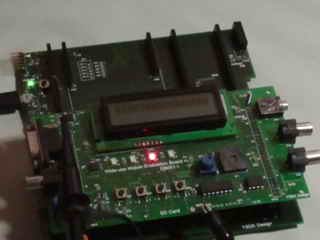

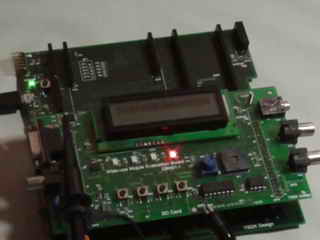

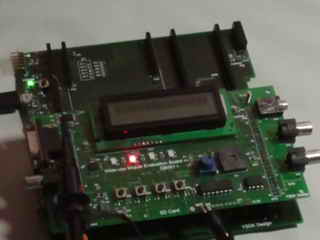

転送 データ	④ON: RD4 LED_pattern0[4]= 0x00 LED_pattern1[4]= 0x10(=0b00010000) LED_pattern2[4]= 0x00	⑤ON: RA15 LED_pattern0[5]= 0x00 LED_pattern1[5]= 0x00 LED_pattern2[5]= 0x80(=0b10000000)	⑥ON: RA14 LED_pattern0[6]= 0x00 LED_pattern1[6]= 0x00 LED_pattern2[6]= 0x40(=0b01000000)
LED 表示

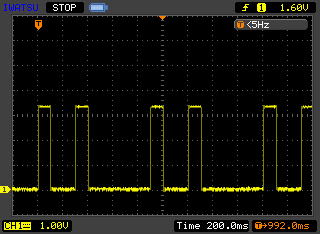

2.　RG15ピンの出力電圧波形

RG15ピン　出力電圧波形 200mse /div 1.0v/div

＜解説＞ プロジェクトファイル精読願います。
