＜V.3版＞

Software Reset
　（→プロジェクトファイル(Harmony Ver.3版 MHC v3.6.0)　ダウンロード）

　ソフトウェアリセットを使った例を紹介します。

＜仕様＞

　・PIC32MZを使って、ソフトウェアリセットを以下の順序でおこなうこと。
　　➀　電源ON後にソフトウェアリセットが行われたか否かを判別し
　　　　1.　ソフトウェアリセットが行われていない場合
　　　　　　・ キャラクタ液晶の表示
　　　　　　　　1行目：　Soft-Reset was
　　　　　　　　2行目：　not executed

　　　　　　・ ４個のLEDを 1sec ON、　1sec OFFの間隔で　５回点滅させる

　　　　2.　ソフトウェアリセットが行われていた場合
　　　　　　・ キャラクタ液晶の表示
　　　　　　　　1行目：　Soft-Reset was
　　　　　　　　2行目：　executed

　　　　　　・ ４個のLEDを 500 msec ON、　500sec OFFの間隔で　５回点滅させる

　　➁　LEDの点滅が終了後、5sec間LEDを点灯させる。
　　③　その後ソフトウェアリセットを実行する。

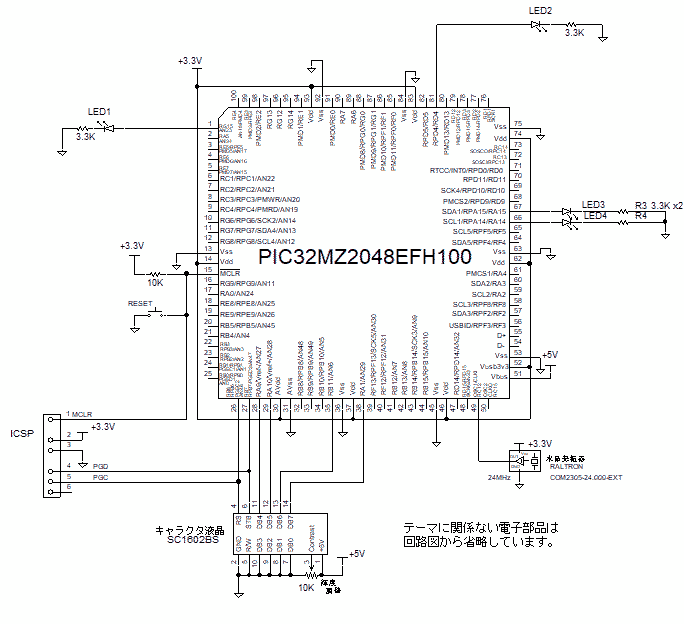

＜回路図＞（→　PDFファイル）

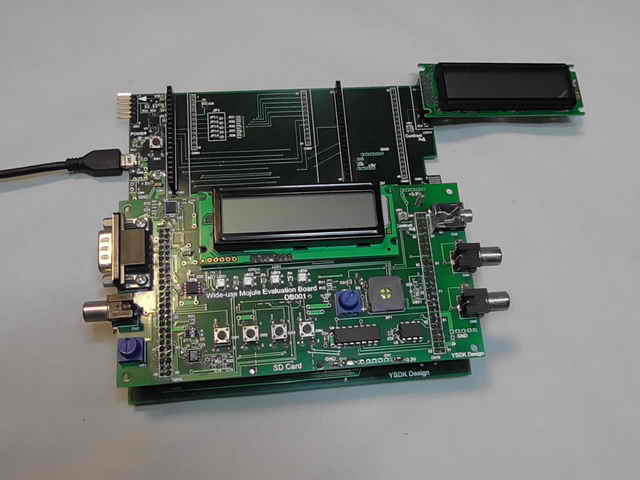

＜外観＞　PIC32MZ評価ボード（→購入方法）を使った実験品の外観です。








＜動作結果＞（→　動画：1080ｐのHD動画を見ることができます。）

	キャラクタ液晶表示	備考

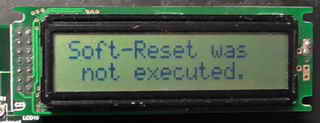

電源ON後、 最初のソフトウェアリセットが 実行される前

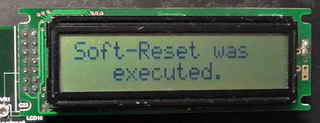

電源ON後、 ソフトウェアリセットが 実行された後

＜解説＞　プロジェクトファイル精読願います。
