■ 外観
Wide-use Module Evaluation Boardでの実験
■ メモ
・ Wide-use Module Evaluation Board の PWMのフィルタは カットオフ周波数Fc （= 1/(2πRC)）が159Hzと極めて低いので
減衰が大きく 高域が大幅にカットされ音量が小さくなってしまします。
C15,C16を 0.1μF → 470pF に変更すれば Fc が33.9KHzになるので 別キバンと同程度の音となります。
・ ソフトはSPI4も動作させ MCP4922からサウンドを出力しています。 但し、ソフトは ステレオ、データ幅16ビット、サンプリング
周波数44.1KHｚのWAVファイルだけにしか対応していません。

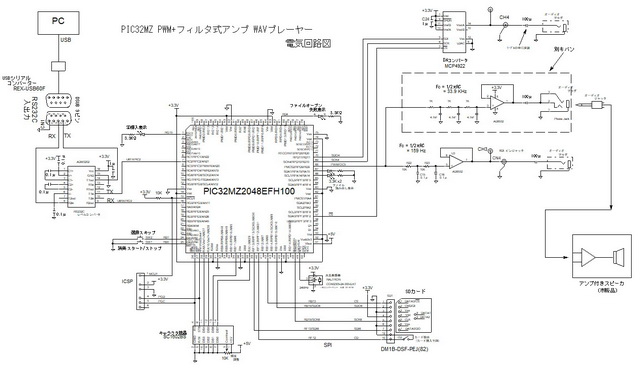

■ 回路図（ → PDFファイル）
■ 外観
| 外観 |  |
 |
 |

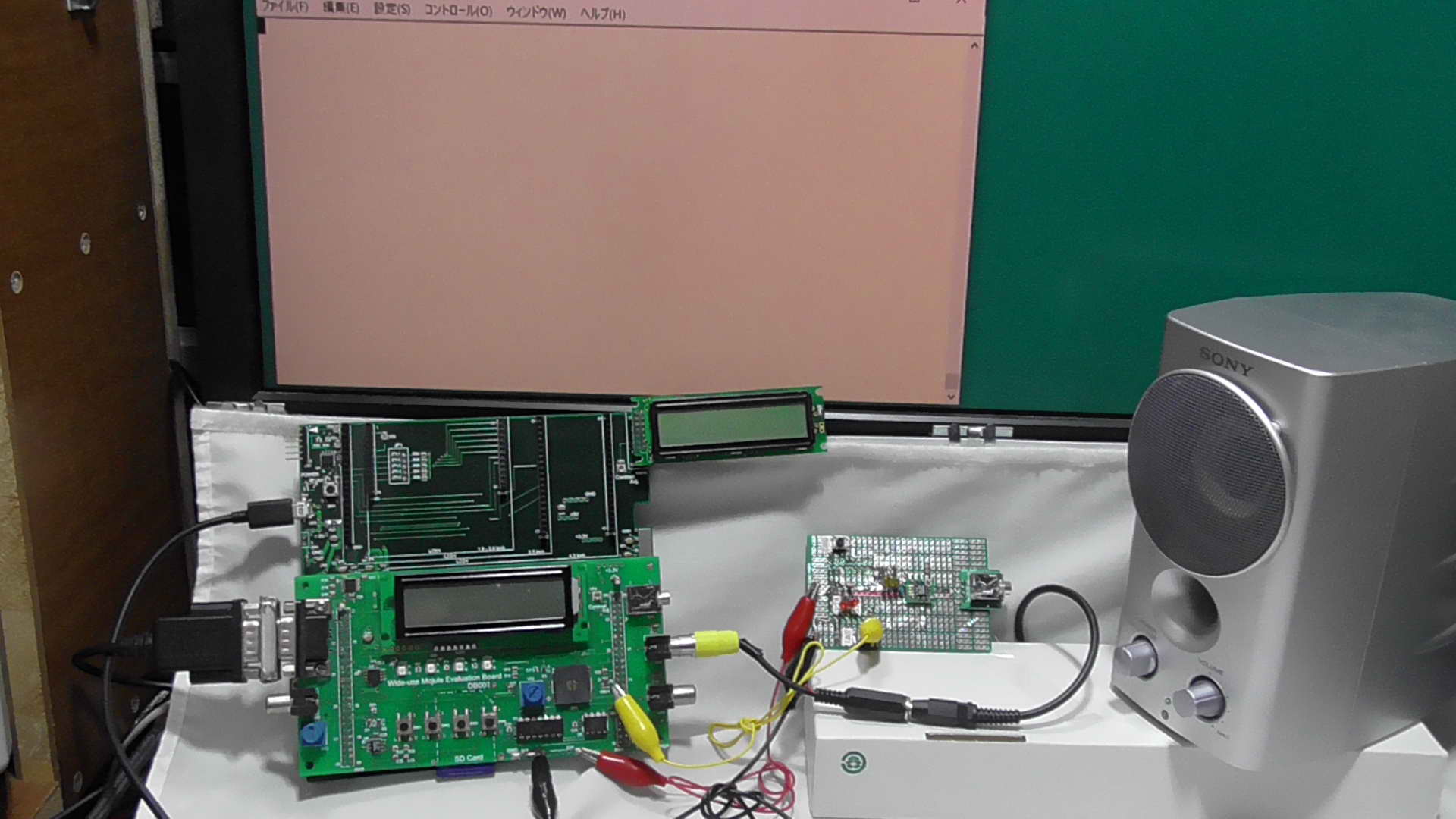

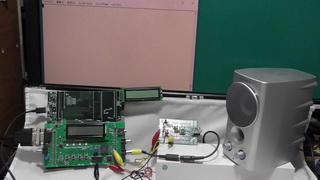

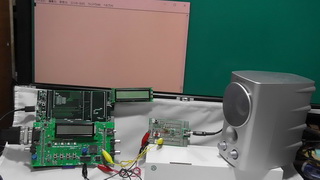

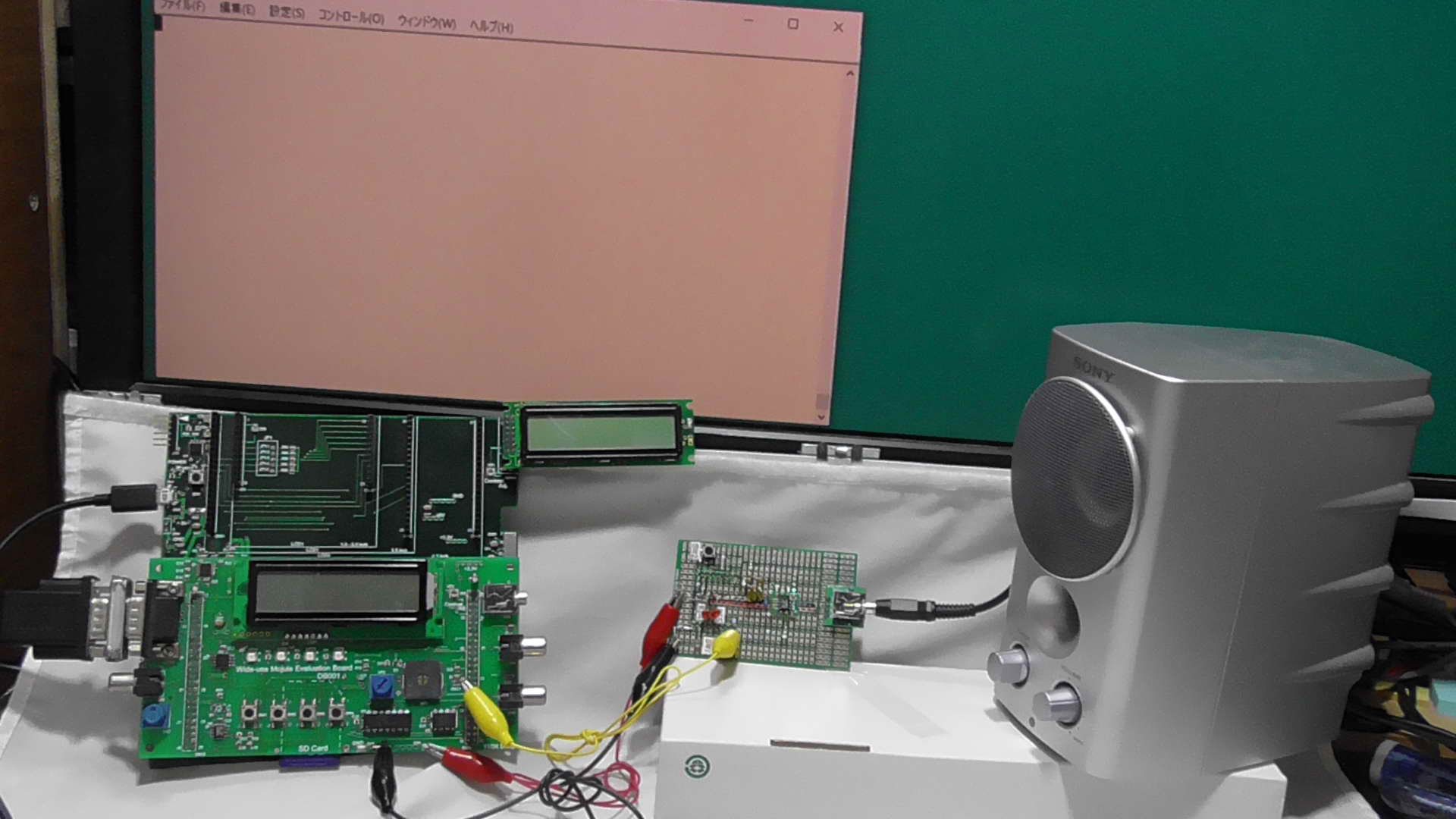

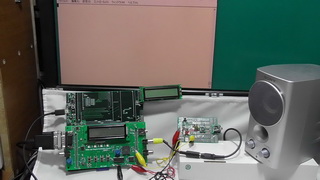

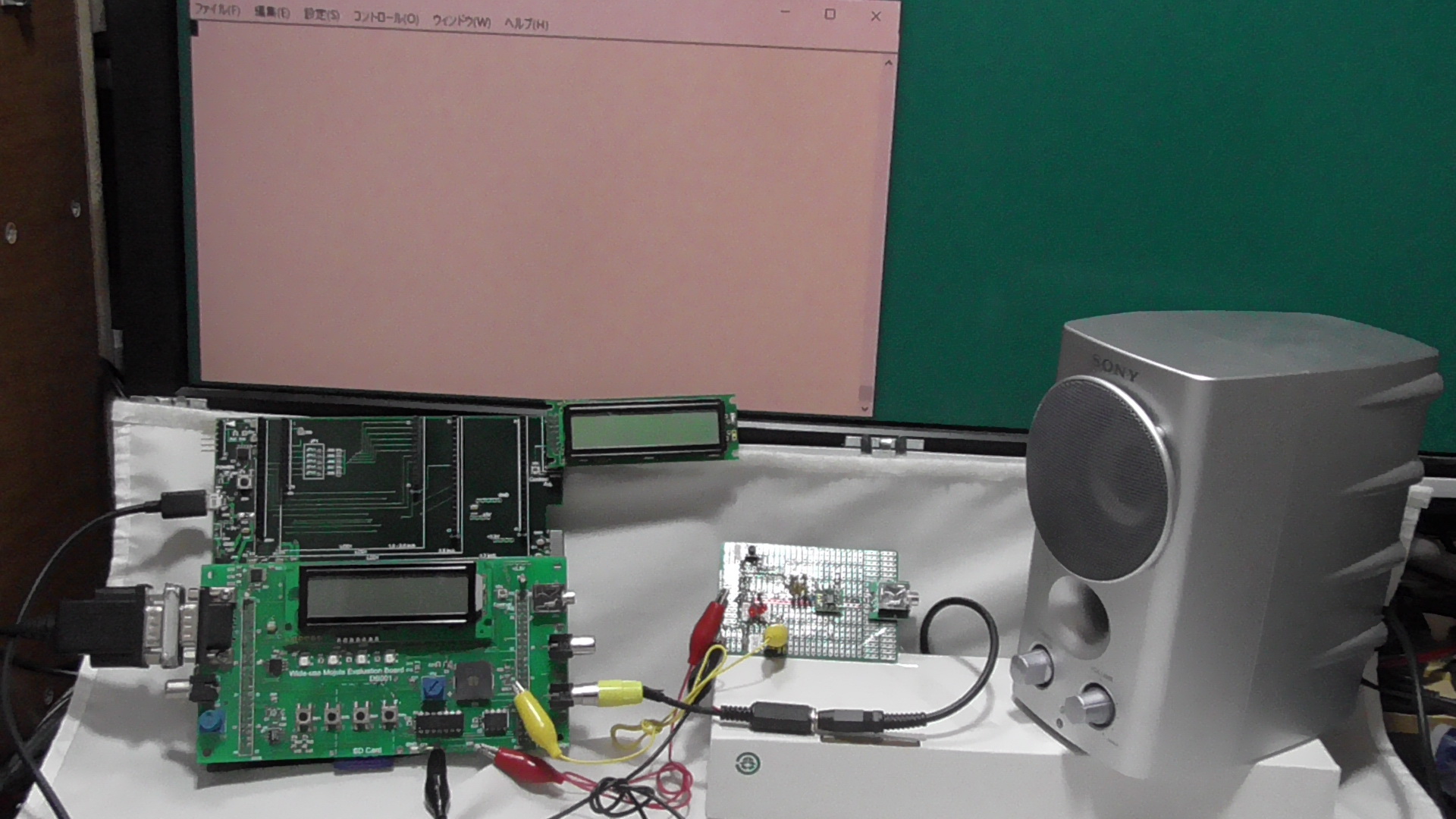

| 出力アンプ | PWM ＋ 33.9KHｚ ローパスフィルタ | SPI ＋ MCP4922 | PWM ＋ 159Hz ローパスフィルタ |
