VS1053搭載　
mp3,WMA,AAC,Ogg,WAV オーディオプレーヤ
（ユニバーサルキバン版）

（→プロジェクトファイル(Harmony Ver.2.04版 )　ダウンロード）

　VS1053Bはmp3,WMA,AAC,Ogg,WAVなどがデコードできるオーディオDACチップです。　このチップを使った
プレーヤの例を紹介します。


　　★　本プロジェクトファイルは、Microchipの下記Harmonyを参考に作成したものです。
　　　　　"C:\microchip\harmony\v2_04\apps\audio\universal_audio_decoders"

＜仕様＞
　・VS1053Bを搭載したmp3,WMA,AAC,Ogg,WAVなどがデコードできるオーディオプレーヤを設計のこと
　・PIC32MZ　及びHarmonyを使用のこと
　・オーディオメディアの保存先はマイクロSDカードとする。
　・演奏ファイルはサブディレクトリを含む全SDカード内のファイルとする。
　・操作は押しボタンスイッチ x 2個により、　演奏開始/一時停止用、演奏曲スキップができること
　・表示機能：
　　　　　➀　.演奏中のファイル名をパス付で表示（ by キャラクタ液晶　SC1602　16文字x 2行)
　　　　　➁　UART + 通信ソフト(Tera Termなど)による、SDカード内全ファイルの一覧表示
　・VS1053搭載のターゲットボードとして、マイクロエレクトロニカ社の
　　　MP3 Click （価格21.9ドル/個、mikro Bus（注）使用）を使用のこと

　　(注）マイクロチップのPIC32MZ Curiosity Boardなど各種評価ボードに採用されている
　・オーディオファイル再生をテーマとした、シンプルなPIC32MZ評価ボード用サンプルソフトとすること

　＜追記＞　秋月電子からは、VS1053Bに関して以下が販売されています。
　　　　　　　　➀　QFP48ピンchip単体
　　　　　　　　➁　ピッチ変換キバンへの実装済み品

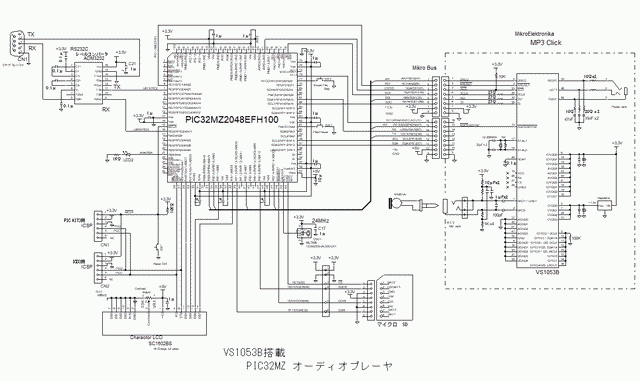

＜回路図＞（　→　PDFファイル）

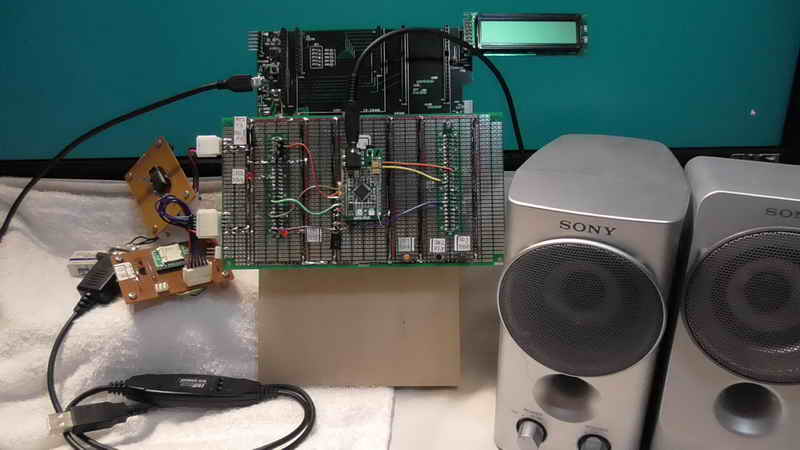

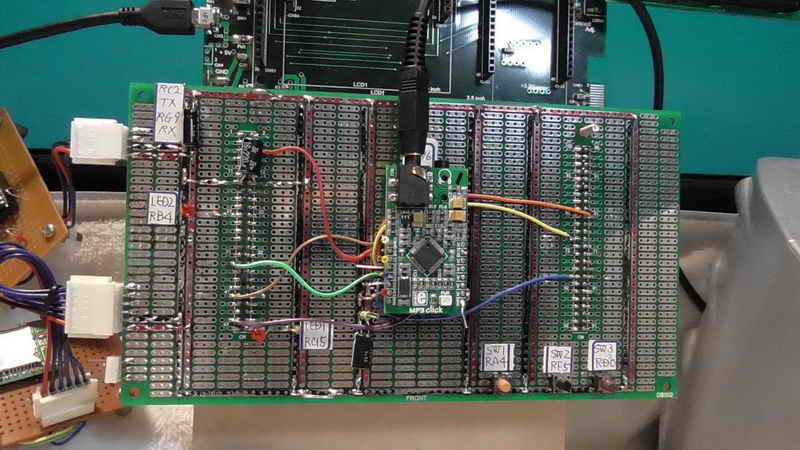

＜外観＞PIC32MZ評価ボード（→購入方法）を使った実験品の外観です。
　　　　　段積み用ユニバーサルキバン（→購入方法）には本テーマの部品だけでなく　本テーマと
　　　関係ない部品も多々実装されています。

＜動作結果＞

　➀　動画　→　YouTube動画　：　1080ｐのHD動画を見ることができます。


　➁　Tera Term 画面
　　　　　　（起動後　SDカード内のファイル一覧を表示したあと　スキップで順次演奏をおこなった時の画面です。）

実験で使用したSDカード内の ディレクトリとファイル構成 （PCのコマンドプロンプトによる表示）
Tera Term 画面

　③　キャラクタ液晶画面
　　　　演奏中に表示されているファイル名　の　（例）

ルートディレクトリの場合
サブディレクトリの場合

＜解説＞　　プロジェクトファイル精読願います。
