ラベルにPCからの
USB受信文字列を表示

（→プロジェクトファイル(Harmony Ver.2.04版 )　ダウンロード）

＜仕様＞
　・PCとPIC32MZ間でＵＳＢ接続による文字列の送受信をおこなう。
　・USBのライブラリはHarmonyのCDCクラスをつかうこと
　・PC側から文字列に対して　PIC側からそれぞれに対応した文字列を返信すること
　　送受信の文字列は　以下とする

　・PICのキャラくタ液晶はI2Cインターフェースのキャラクタ液晶とし、以下を表示のこと。
　　　１行目　……　PCからの受信文字列
　　　２行目　……　PCへの送信文字列



　・グラフィック液晶INT035にラベルウィジェットを表示して、文字列としてPCから受信した受信文字列を表示のこと。

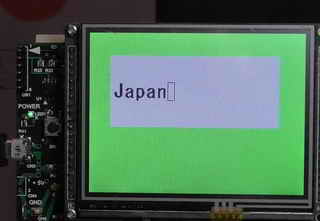

　　表示例：　文字列 　"Japan\r "　を表示した場合



　・ラベルウィジェットのデフォルト文字列は　"My Label" とする。
　・USB　接続確認用としてPCからPICへ送信する文字列は　"Are you Ready ?" とする。


　・PC側のアプリケーションは　マイクロソフトのVC# またはVC++で作成のこと。 　実行ファイルを以下からダウンロードできます。

　・PCのアプリケーションプログラムの基本動作は、以下とする。
　　　尚、USBコネクタの脱着を検出し　USB接続状態表示（接続完了/未接続　及びランプ表示の灰色/オレンジ色）に反映のこと。

	①プログラム立ち上がり後の初期状態 　　USB未接続状態、	②接続ボタンをPC使用可能COMポートを検索し、使用COMポートのコンボボックスにセットする。セレクトされたCOMポートがPIC側とUSB接続できない場合は　COMポート変更等を促すメッセージを表示する。	③コンボボックスから別のCOMポートを選択する。
	④ＰＩＣ側と接続できたＣＯＭポートを選択できた場合は準備完了"I am Ready"のメッセージを表示する。　またこれと同時に送信ボタン、送信データ用のコンボボックス、"接続完了"の文字　及びオレンジ色のランプ表示も行う。	⑤送信データをコンボボックスから選択後、送信ボタンをクリックしてＰＩＣ側に送信する。ＰＩＣ側からの返信データを受信データ用のリッチテキストボックスに表示する。 　尚、表示された受信データはクリアボタンで消去できること。	⑥停止ボタンをクリックするとＵＳＢ接続は遮断されること。　これに伴い使用ＣＯＭﾎﾟｰﾄは空欄となり、"未接続"の文字が表示されランプ表示は灰色となること。

　　　

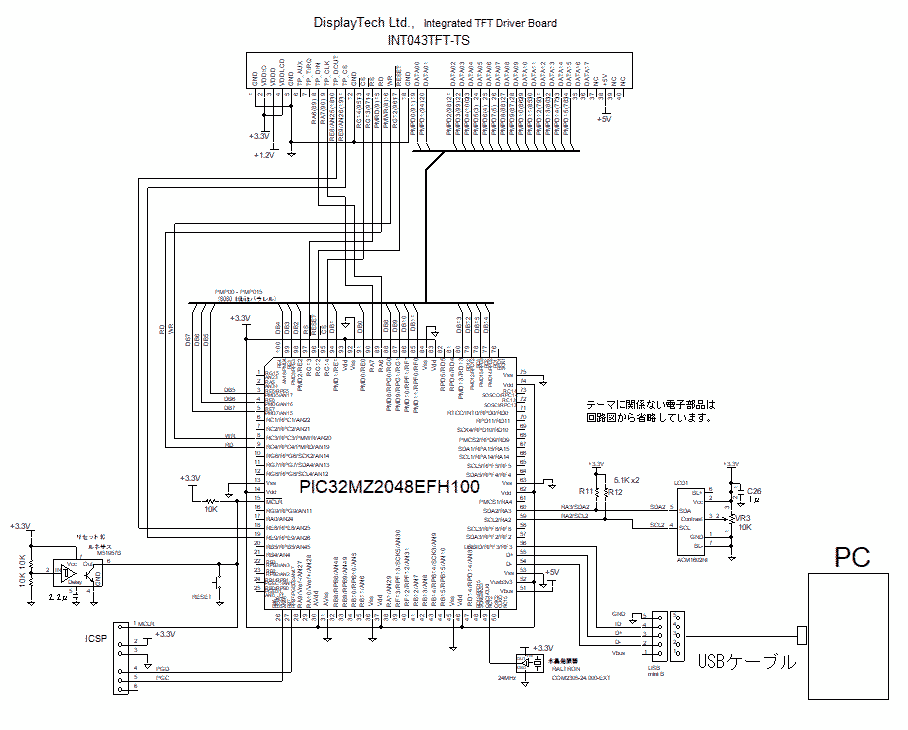

＜回路図＞(→ＰDFファイル）

＜外観＞　PIC32MZ評価ボード（→購入方法）を使った実験品の外観です。
　　　　　汎用モジュール評価ボード（段積みボード）には本テーマと関係ない部品が多々実装されています。

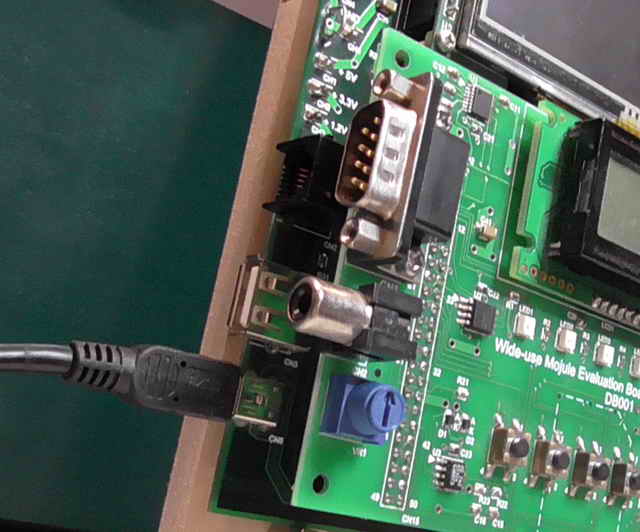

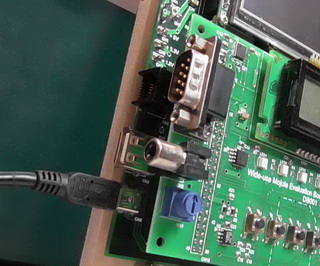

＜全体＞	＜USBコネクタ部拡大＞

＜動作結果＞（→　動画：1080ｐのHD動画を見ることができます。）
　　　　　"USB（デバイスモード）ＣＤＣクラスPIC－PC間　文字列送受信"　と重複する部分は省略しています。

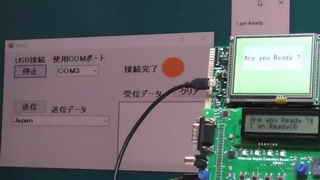

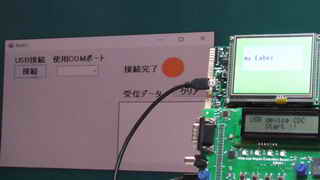

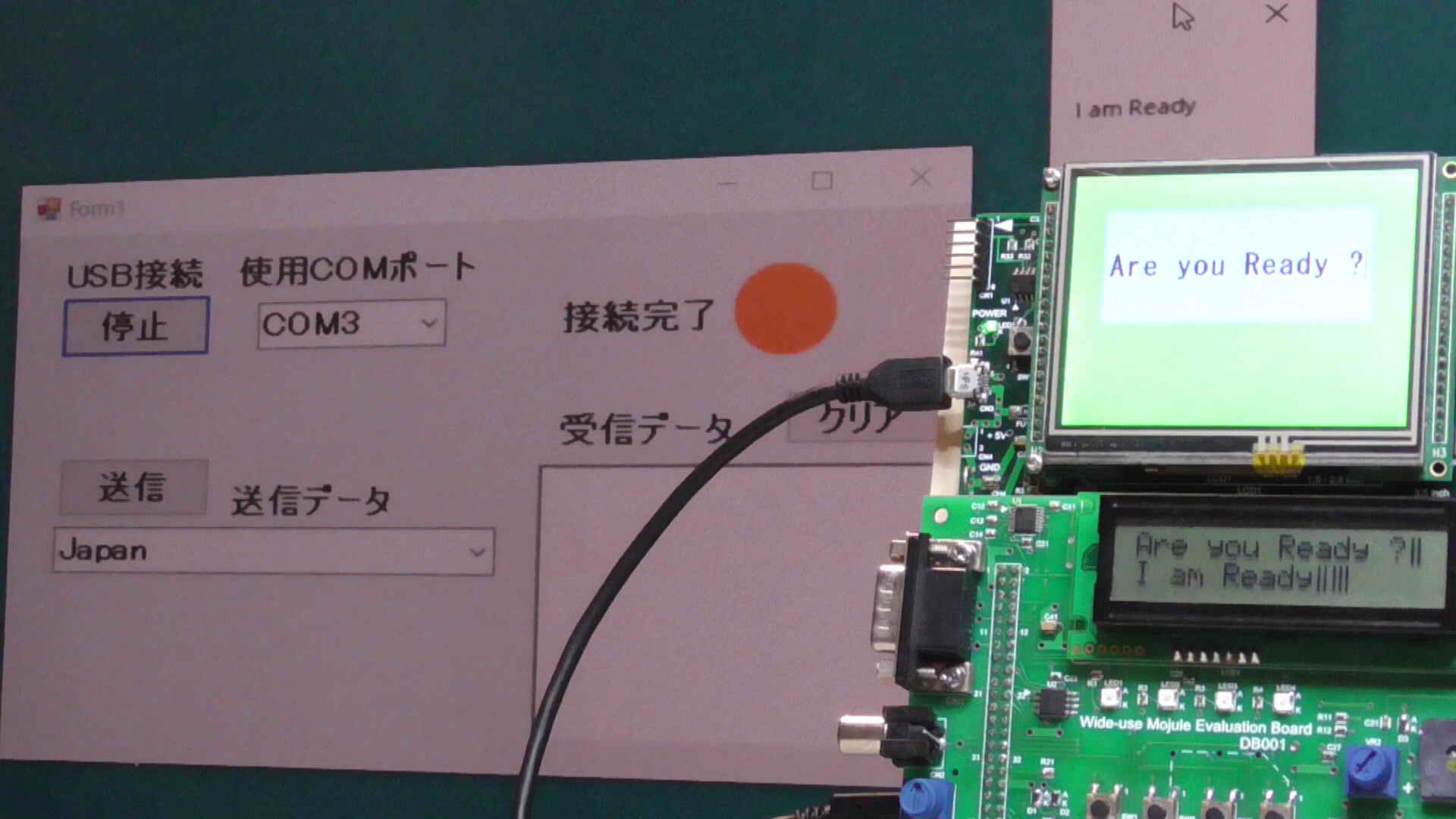

ラベルのデフォルト文字列 　"My Label " を表示	USB接続状態確認文字列 "Are you Ready ?" を受信してラベルに表示	"Japan\r" を受信してラベルに表示

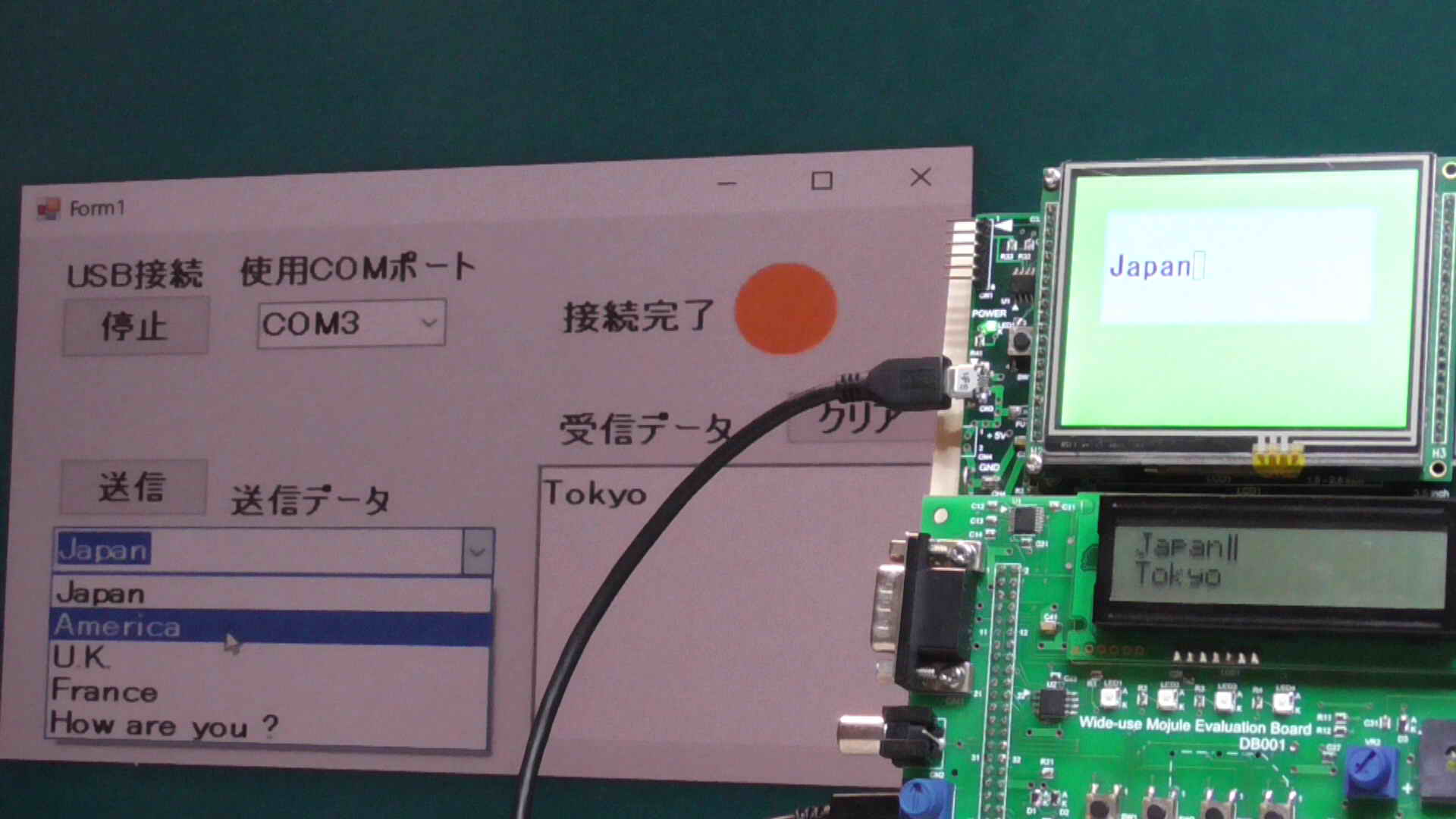

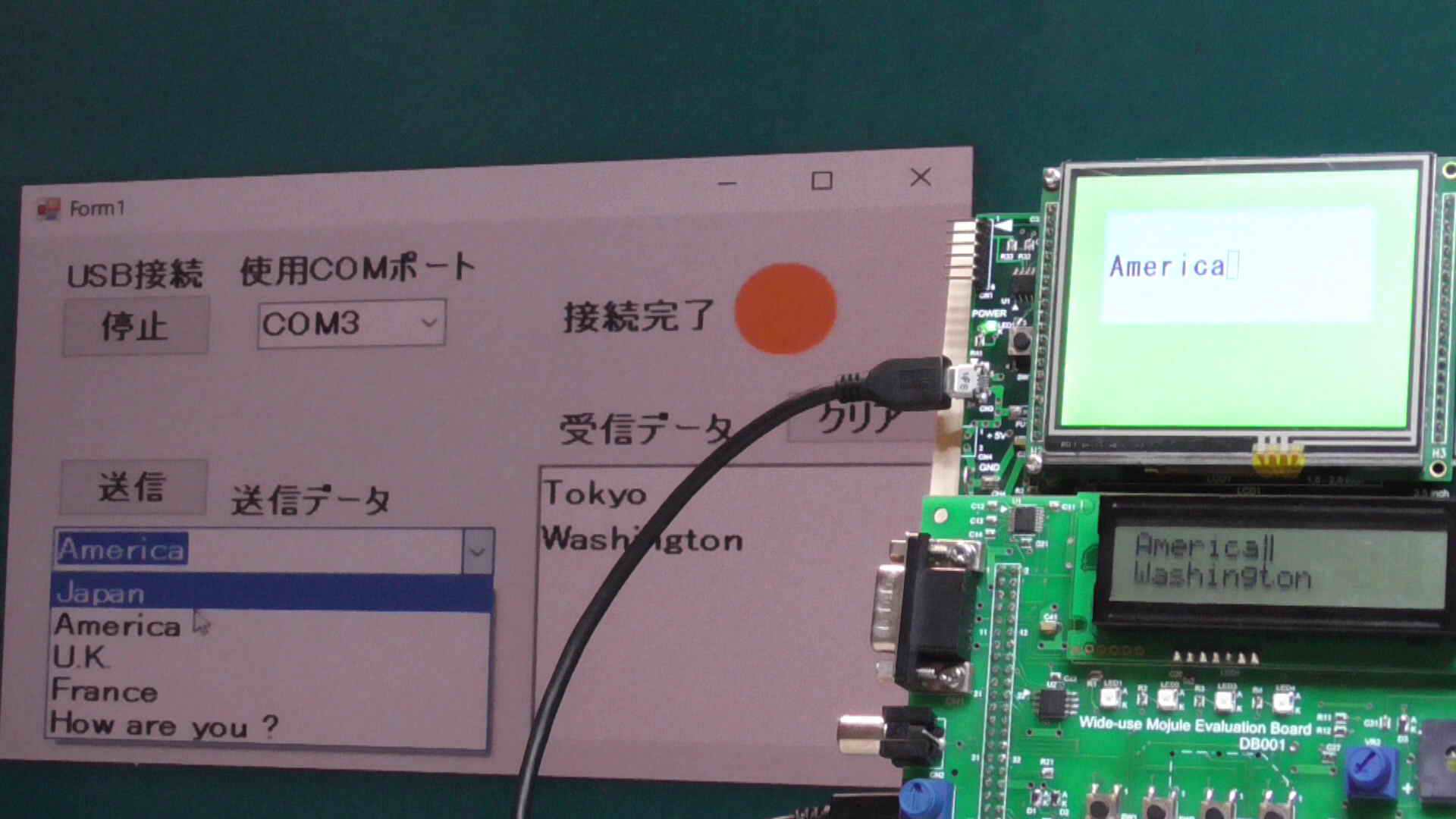

"America\r" を受信してラベルに表示	"U.K.\r" を受信してラベルに表示	"France\r" を受信してラベルに表示

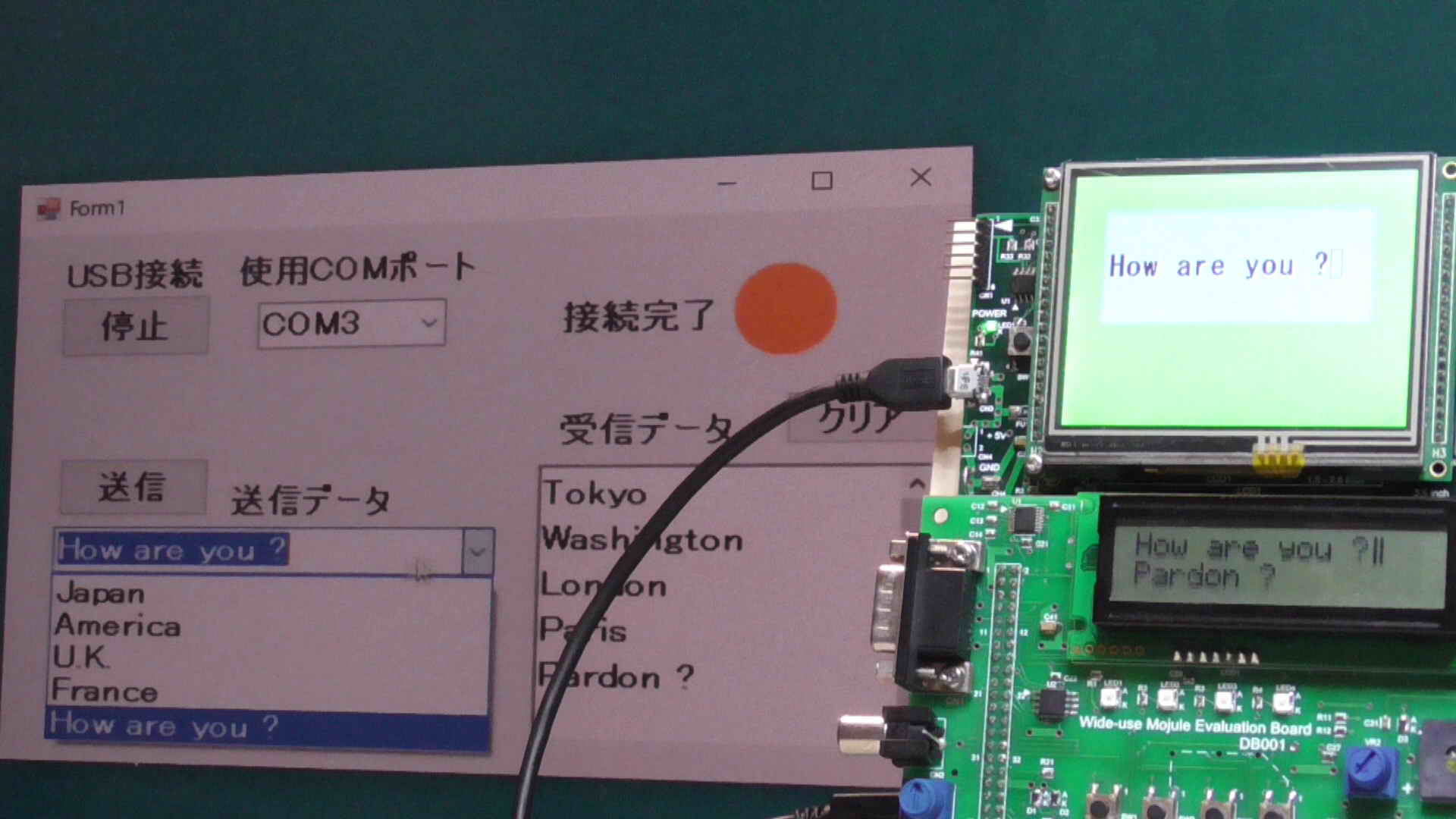

"How are you ?\r" を受信して表示

＜解説＞以下に、記載してある内容は要点だけです。　詳細はプロジェクトファイルを精読願います
　　 　　　　（以下は、Harmony v2.04 をもとに作成しています。最新のバージョンとは異なることがあるかもしれませんので注意してください。）
　　
■　MHC設定
　　■ Options　

項目	①Config設定 Device & Project Configuration 　 > PIC32MZ2048 Device Configuration	②USB Library設定（その1） Harmony Framework Configuration 　> USB Library	③USB Library設定（その2） Harmony Framework Configuration 　> USB Library
MHC
備考	デフォルトからの変更要領： 　FPLLIDIV: DIV3 　FPLLICLK: PLL_POSC 　POSCMOD: EC システムクロック周波数：　200MHz 外部 　主発振器：　24MHz #pragma config FNOSC = SPLL #pragma config POSCMOD = EC #pragma config FPLLIDIV = DIV_3 #pragma config FPLLICLK = PLL_POSC #pragma config FPLLMULT = MUL_50 #pragma config FPLLODIV = DIV_2	デフォルトからの変更要領： 　□USE USB Stack? チェック追加 　Number of Endpoints Used: 3 　Function1 > Device Class: CDC 　Product ID Selection :cdc_com_port_single_demo 　□Enable SOF Events: チェック追加

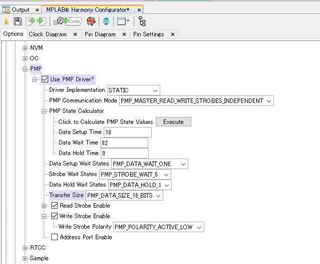

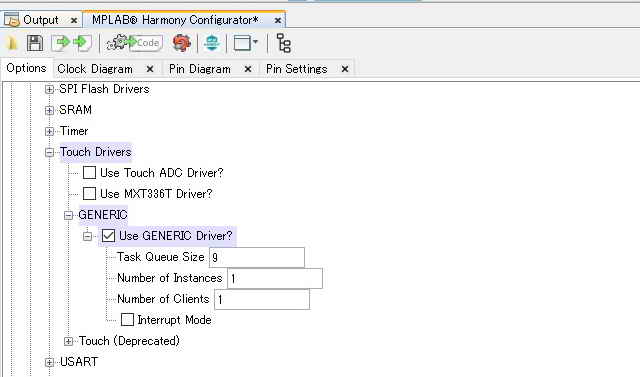

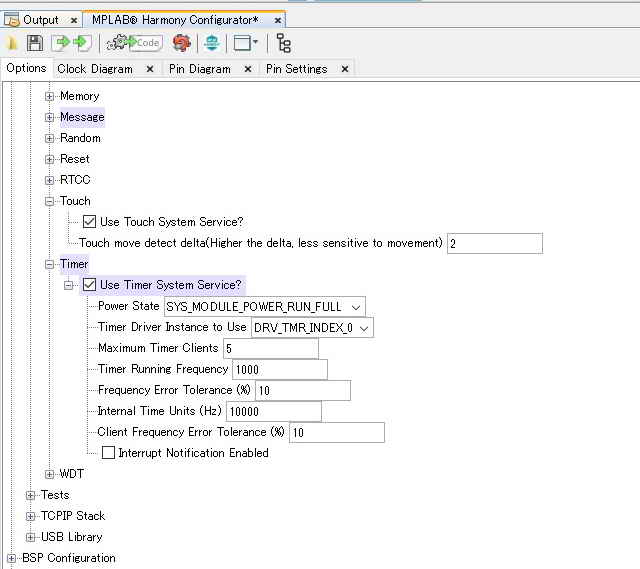

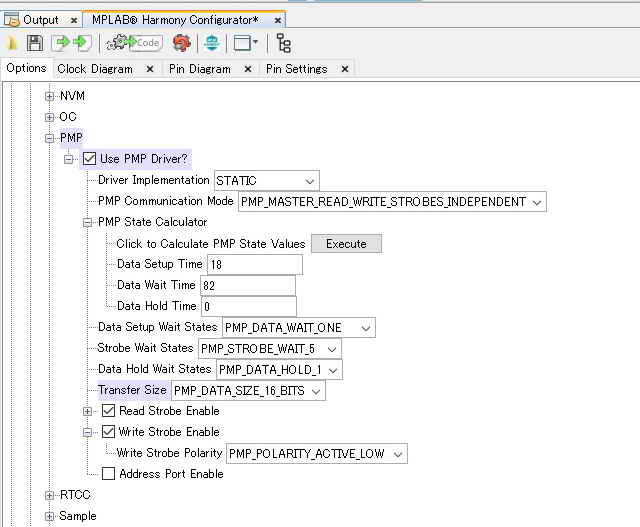

項目	④I2C設定 Harmony Framework Configuration 　> Drivers	⑤PMP設定  Harmony Framework Configuration > Drivers 　> PMP	⑥ Touch Drivers 設定 Harmony Framework Configuration > Drivers 　> Touch Drivers
MHC
備考	デフォルトからの変更要領： 　□USE I2C Driver? チェック追加 　I2C Module ID: I2C_ID_2 　I2C CLOCK FREQUENCY(Hz): 100000	デフォルトからの変更要領： 　□Use PMP driver? : チェック追加 　Transfer size: PMP_DATA_SIZE_16BITS	デフォルトからの変更要領： □Use GENERIC Driver?: チェック追加

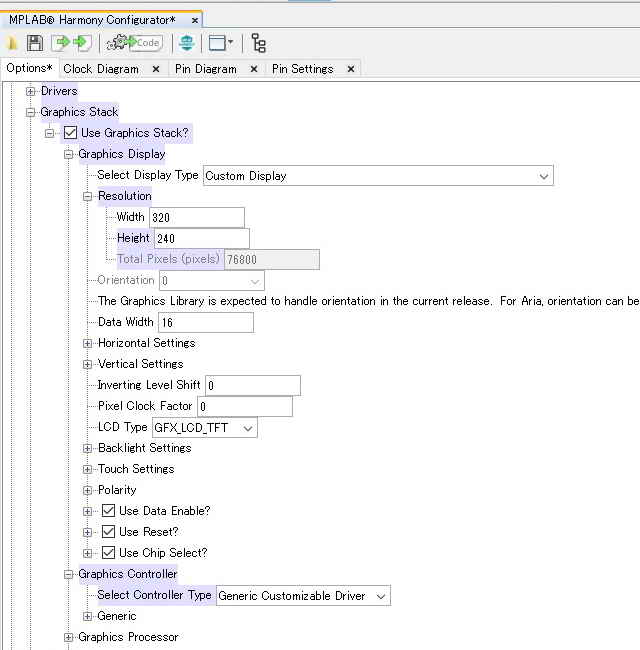

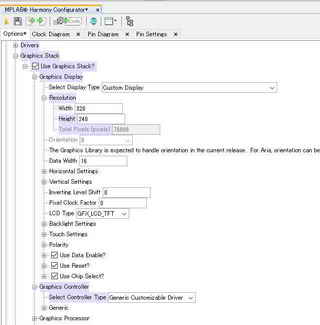

項目	⑦　Graphics Stacks 設定 Harmony Framework Configuration > Graphics Stacks	⑧ Message 設定 Harmony Framework Configuration > System Services >Message	⑨ Touch ,Timer設定 Harmony Framework Configuration > System Services 　> Touch Harmony Framework Configuration > System Services 　> Timer
MHC
備考	デフォルトからの変更要領： 　□Use Graphics Stack?: チェックを追加 　Graphics display > Resolution >Height: 240 　Graphics controller >Select controller type 　　　　　　: Generic Customizable Driver	デフォルトからの変更要領： 　□Use Message System Service? 　　　　　　　　　　　　　　　　　　: チェックを追加	デフォルトからの変更要領： 　□Use Touch System Service? 　　　　　　　　　　　　　　　　　: チェックを追加 　□Use Timer System Service? 　　　　　　　　　　　　　　　　　: チェックを追加

　　■Pin Settings

項目	ポート設定（その１）
MHC
備考	I2Cポート設定 RA2：　SCL2 RA3：　SCLA

　

■　MHC設定2　Graphics Composerの設定　

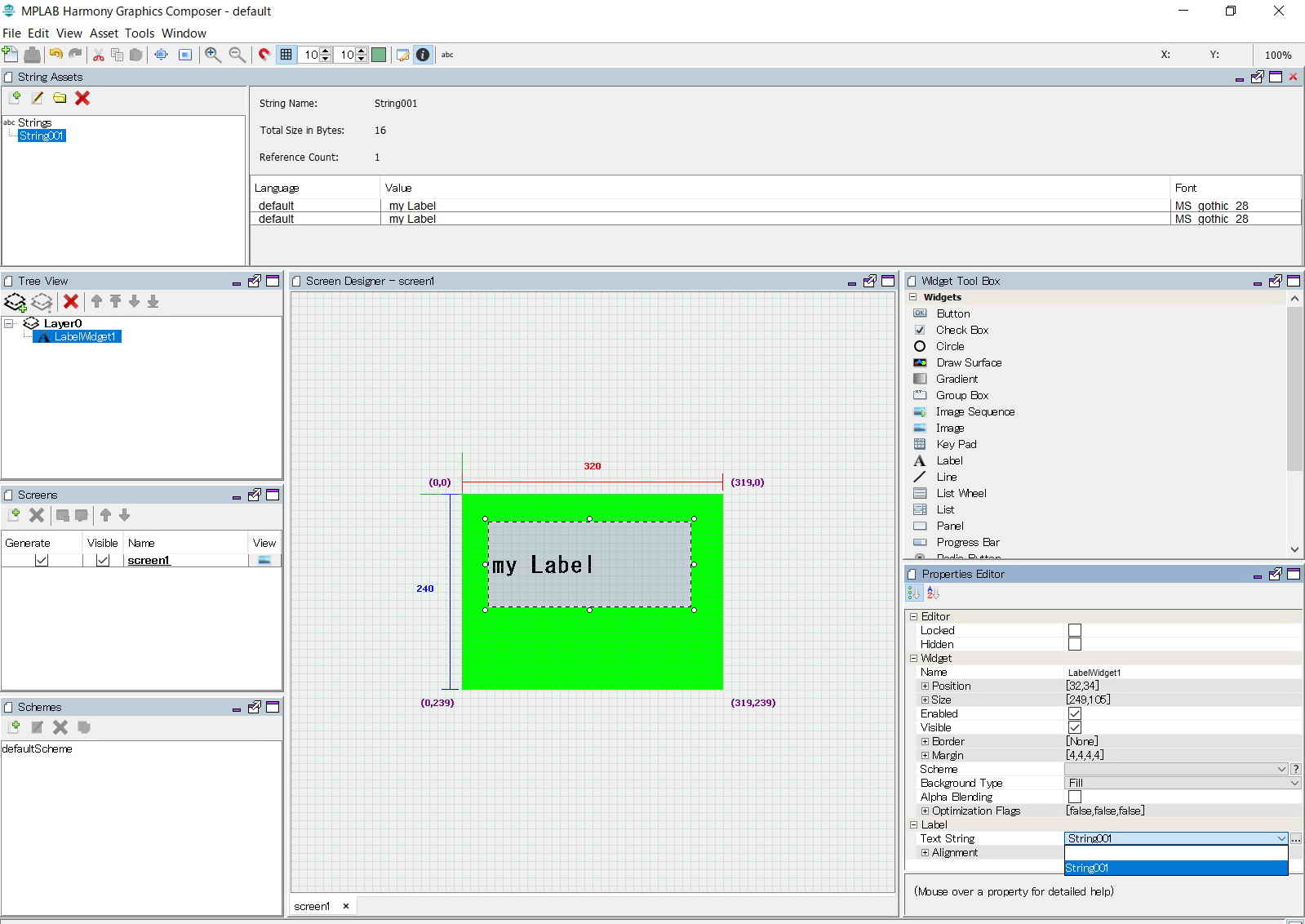

　　ラベルウィジェットを使って　以下のような　Screen1　 を作成します。　作成するScreenは１つです。　作成要領については、
　　Graphics Composerの使い方 （　 →　URL　）を参照願います。
　　　ラベルウィジェットに表示する文字列のString_Assetの名前は　"String001"とします。　この　"String001"は、プロジェクトファイル
　　にある libaria_events.c ファイル内にある関数の引数の一部としてでてきます。（　→　URL)
　

screen	Screen1
Graphics　　 　　Composer

■　INT035用グラフィックライブラリの追加要領
　　　タッチパネルに関する部分は　本テーマの場合省略可能です。

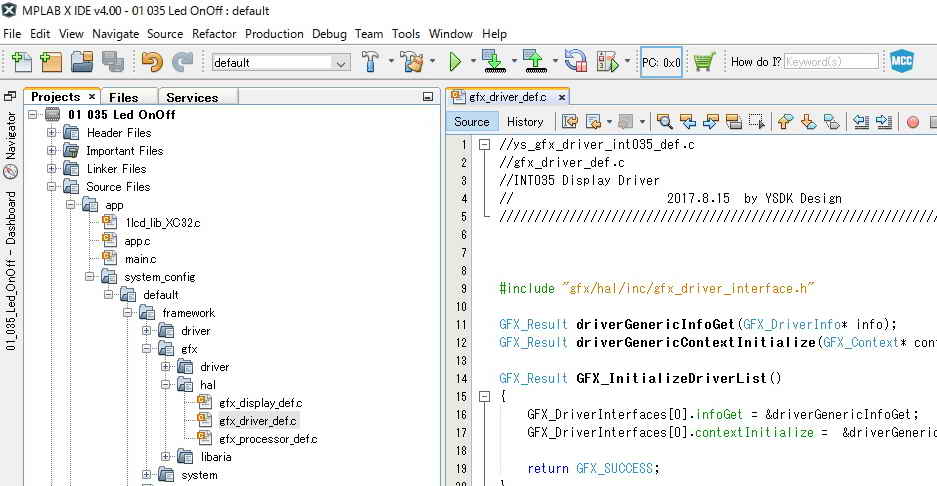

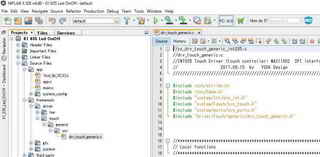

　　INT035用グラフィックライブラリを以下の要領で組み込みます。
　　　以下の説明ではプロジェクトフォルダは"C:\microchip\harmony\v2_04\_WK\sample204\gfx1\01 035 Led OnOff"　です。

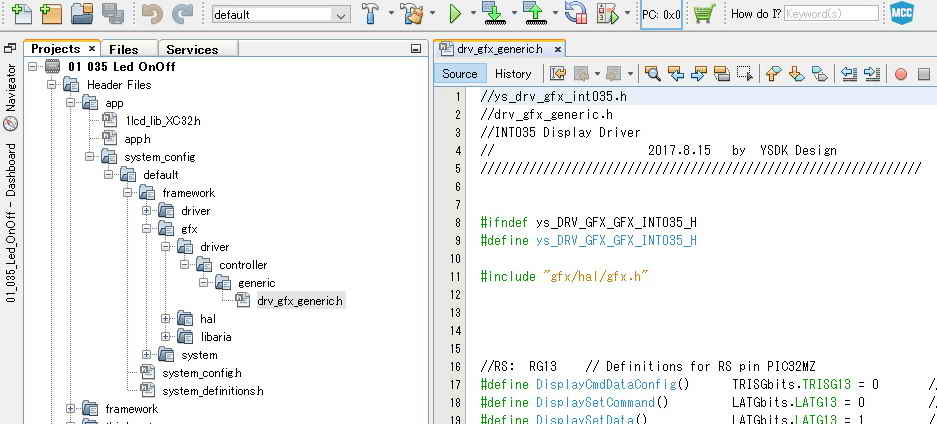

①	drv_gfx_generic.h
	"C:\microchip\harmony\v2_04\_WK\sample204\gfx1 　　　　　　　　　\01 035 Led OnOff\firmware\src\system_config\default\framework\gfx\driver\controller\generic\drv_gfx_generic.h" 上記パスにあるdrv_gfx_generic.hを開きファイル内容をすべて削除したあと、ys_drv_gfx_int035.h(以下参照）のファイル内容をコピーして貼り付けます。 （備考） "C:\microchip\harmony\v2_04\framework\gfx\driver\controller\generic\templates\drv_gfx_generic.h.ftl" 上記ファイルの内容をys_drv_gfx_int035.hの内容に変更しておくとMHCが自動的に所要の drv_gfx_generic.hを生成してくれます。また煩わしいプロジェクトファイル再生成時のチェックが発生しなくなります。 以下、ys_drv_gfx_int035.h

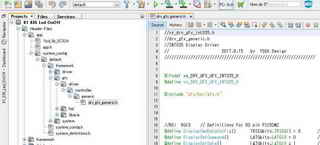

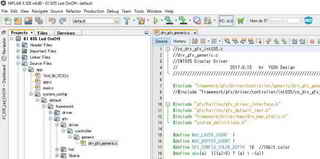

②	drv_gfx_generic.c
	"C:\microchip\harmony\v2_04\_WK\sample204\gfx1 　　　　　　　　　\01 035 Led OnOff\firmware\src\system_config\default\framework\gfx\driver\controller\generic\drv_gfx_generic.c" 上記パスにあるdrv_gfx_generic.cを開きファイル内容をすべて削除したあと、ys_drv_gfx_int035.c(以下参照）のファイル内容をコピーして貼り付けます。 （備考） "C:\microchip\harmony\v2_04\framework\gfx\driver\controller\generic\templates\drv_gfx_generic.c.ftl" 上記ファイルの内容をys_drv_gfx_int035.cの内容に変更しておくとMHCが自動的に所要の drv_gfx_generic.hを生成してくれます。また煩わしいプロジェクトファイル再生成時のチェックが発生しなくなります。 以下、ys_drv_gfx_int035.c

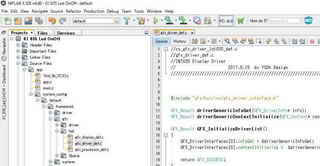

③	gfx_driver_def.c
	"C:\microchip\harmony\v2_04\_WK\sample204\gfx1 　　　　　　　　　\01 035 Led OnOff\firmware\src\system_config\default\framework\gfx\hal\gfx_driver_def.c" 上記パスにあるgfx_driver_def.cを開きファイル内容をすべて削除したあと、ys_gfx_driver_def_int035.c(以下参照）のファイル内容をコピーして貼り付けます。 以下、ys_gfx_driver_def_int035.c
④	drv_touch_generic.h
	"C:\microchip\harmony\v2_04\framework\driver\touch\generic\drv_touch_generic.h" drv_touch_generic.hの内容を削除したあと、ys_drv_touch_generic_int035.h(以下参照）のファイル内容をコピーして貼り付けます。 （備考） 　このファイルはMHCの内部ファイルを変更することになるので、以降MHCが自動的に所要の drv_touch_generic.hを生成してくれます。 以下、ys_drv_touch_generic_int035.h

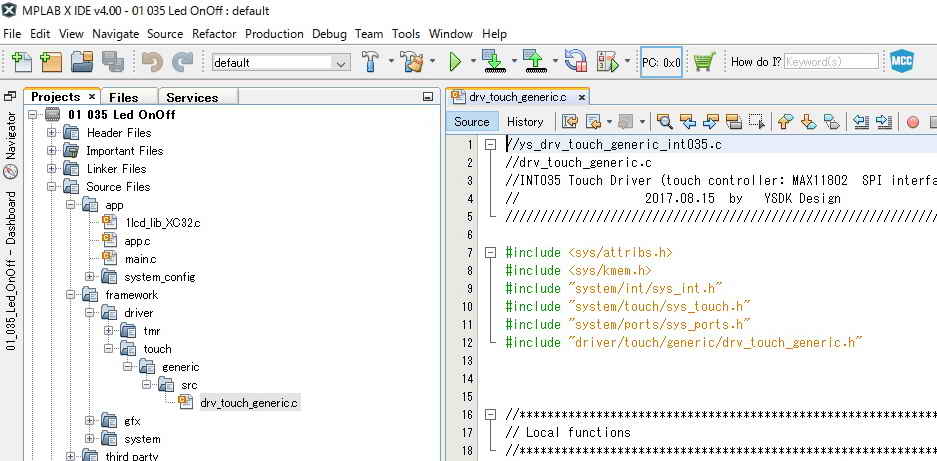

⑤	drv_touch_generic.c
	"C:\microchip\harmony\v2_04\framework\driver\touch\generic\drv_touch_generic.c" drv_touch_generic.cの内容を削除したあと、ys_drv_touch_generic_int035.c(以下参照）のファイル内容をコピーして貼り付けます。 （備考） 　このファイルはMHCの内部ファイルを変更することになるので、以降MHCが自動的に所要の drv_touch_generic.hを生成してくれます。 以下、ys_drv_touch_generic_int035.c

■ I2Cインターフェースのキャラクタ液晶表示ライブラリの追加要領
　　キャラクタ液晶表示のライブラリ　lcd_ACM1602_lib_i2c.h　と　lcd_ACM1602_lib_i2c.cを　main.cと同じフォルダにコピーして、
　プロジェクトに追加します。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（使い方　→　I2Cインターフェースキャラクタ液晶表示制御 参照）

　　プロジェクトへの追加は以下のようにします。

■app.hに、青字部の修正、追加をします。
　➀USB受信バッファーの容量を設定します。
　　#define APP_READ_BUFFER_SIZE 512 //USB受信データバッファ容量

　➁列挙型変数 APP_STATES の定義を　既存の変数はコメントアウト後、以下のように変更し所要の変数を定義ます。

　　typedef enum
　　{
　　　　/* Application's state machine's initial state. */
　　　　APP_STATE_INIT=0,

　　　　/* Application waits for device configuration*/
　　　　APP_STATE_WAIT_FOR_CONFIGURATION,

　　　　/* Wait for a character receive */
　　　　APP_STATE_SCHEDULE_READ,

　　　　/* A character is received from host */
　　　　APP_STATE_WAIT_FOR_READ_COMPLETE,

　　　　/* Wait for the TX to get completed */
　　　　APP_STATE_SCHEDULE_WRITE,

　　　　/* Wait for the write to complete */
　　　　APP_STATE_WAIT_FOR_WRITE_COMPLETE,

　　　　/* Application Error state*/
　　　　APP_STATE_ERROR


　　　　// /* Application's state machine's initial state. */
　　　　// APP_STATE_INIT=0,
　　　　// APP_STATE_SERVICE_TASKS,
　　　　//
　　　　// /* TODO: Define states used by the application state machine. */
　　} APP_STATES;


　③構造体 APP_DATAのメンバーを既存のメンバーをコメントアウト後、以下のように変更し、宣言します。
　　typedef struct
　　{
　　　　/* Device layer handle returned by device layer open function */
　　　　USB_DEVICE_HANDLE deviceHandle;

　　　　/* Application's current state*/
　　　　APP_STATES state;

　　　　/* Set Line Coding Data */
　　　　USB_CDC_LINE_CODING setLineCodingData;

　　　　/* Device configured state */
　　　　bool isConfigured;

　　　　/* Get Line Coding Data */
　　　　USB_CDC_LINE_CODING getLineCodingData;

　　　　/* Control Line State */
　　　　USB_CDC_CONTROL_LINE_STATE controlLineStateData;

　　　　/* Read transfer handle */
　　　　USB_DEVICE_CDC_TRANSFER_HANDLE readTransferHandle;

　　　　/* Write transfer handle */
　　　　USB_DEVICE_CDC_TRANSFER_HANDLE writeTransferHandle;

　　　　/* True if a character was read */
　　　　bool isReadComplete;

　　　　/* True if a character was written*/
　　　　bool isWriteComplete;

　　　　/* Flag determines SOF event occurrence */
　　　　bool sofEventHasOccurred;

　　　　/* Break data */
　　　　uint16_t breakData;

　　　　/* Application CDC read buffer */
　　　　uint8_t * readBuffer;


　　　　// /* The application's current state */
　　　　// APP_STATES state;
　　　　//
　　　　// /* TODO: Define any additional data used by the application. */

　　　　} APP_DATA;



以下、app.h





　■app.cに、青字部の修正、追加をします。

　　①　MHCが作成したapp.cを修正するより、マイクロチップのサンプルソフトcdc_com_port_singleのapp.c
　　　（"C:\microchip\harmony\v2_04\apps\usb\device\cdc_com_port_single\firmware\src\app.c"）を修正した方が
　　　簡単なので　app.cを入れ替えます。

　　②インクルードファイルを追加します。stdio.hがないと、sprintf( )がコンパイラのバージョンによってコンパイルでエラーが
　　　　でることがあります。
　　#include "stdio.h"


　　④USB制御の読込バッファーのメモリ変数を　16バイト単位で　KSEG1（カーネルセグメント1）領域に確保して
　　　キャッシュ化してはいけない旨定義します。
　　/* Macro defines USB internal DMA Buffer criteria*/

　　#define APP_MAKE_BUFFER_DMA_READY __attribute__((coherent)) __attribute__((aligned(16)))
　　　　　　　　　　　//coherent: キャッシュ化不可、指定メモリ領域…KSEG1（カーネルセグメント1）
　　　　　　　　　　　//aligned(16)：16バイト単位で要メモリ確保
　　　　uint8_t APP_MAKE_BUFFER_DMA_READY readBuffer[APP_READ_BUFFER_SIZE];


　　⑤プログラムで使用される変数、受信文字列　及び返信文字列などの宣言、定義を行います。
　　　　尚、uint8_t APP_MAKE_BUFFER_DMA_READY _IamReadyは、charとは　C言語上かなり異なった挙動をするので
　　　返信用文字列は同様の内容を別々に定義します。
　　int delay_Clock = 200000000; //システムクロック：200MHz
　　char Buf[32];

　　int ix = 0;
　　char* str;
　　char* str2;

　　char Ready[] = "Are you Ready ?\r";
　　char Japan[] = "Japan\r";
　　char America[] = "America\r";
　　char UK[] = "U.K.\r";
　　char France[] = "France\r";
　　char IamFine[] = "I am fine\r";

　　char IamReady[] = "I am Ready";

　　//返信用 "Tokyo","Washington","London","Paris","Pardon ?"には、
　　//char と uint8_t APP_MAKE_BUFFER_DMA_READYの２つを定義
　　char Tokyo[] = "Tokyo";
　　char Washington[] = "Washington";
　　char London[] = "London";
　　char Paris[] = "Paris";
　　char Pardon[] = "Pardon ?";

　　uint8_t APP_MAKE_BUFFER_DMA_READY _IamReady[] = "I am Ready\r\n";
　　uint8_t APP_MAKE_BUFFER_DMA_READY _Tokyo[] = "Tokyo";
　　uint8_t APP_MAKE_BUFFER_DMA_READY _Washington[] = "Washington";
　　uint8_t APP_MAKE_BUFFER_DMA_READY _London[] = "London";
　　uint8_t APP_MAKE_BUFFER_DMA_READY _Paris[] = "Paris";
　　uint8_t APP_MAKE_BUFFER_DMA_READY _Pardon[] = "Pardon ?";


　⑥NOP()による遅延関数　delay_us( )、delay_ms( )を定義しておきます。
　　void delay_us(volatile unsigned int usec) //1μsec遅延
　　{
　　　　volatile int count;

　　　　count = (int)(delay_Clock/20000000)*usec;
　　　　do //実測　at　200MH (Clock=200000000)
　　　　{ //delay_us(1000)：1000.4μsec delay_us(100)：100.6μsec delay_us(10):10.5μsec　　delay_us(1)：1.5μsec
　　　　　　asm("NOP"); asm("NOP"); asm("NOP"); asm("NOP"); asm("NOP");asm("NOP");
　　……
　　……


　　⑦USB初期化に係る関数です。APP_USBDeviceEventHandler ( )のUSB_DEVICE_CDC_EventHandlerSet( ):の中で呼び出されています。
　　USB_DEVICE_CDC_EVENT_RESPONSE APP_USBDeviceCDCEventHandler
　　(
　　　　USB_DEVICE_CDC_INDEX index ,
　　　　USB_DEVICE_CDC_EVENT event ,
　　　　void * pData,
　　　　uintptr_t userData
　　)

　　　　……
　　　　……

　　　　return USB_DEVICE_CDC_EVENT_RESPONSE_NONE;
　　}


　　⑧USB初期化に係る関数です。APP_Tasks ( )のUSB_DEVICE_EventHandlerSet( ):の中で呼び出されています。
　　void APP_USBDeviceEventHandler ( USB_DEVICE_EVENT event, void * eventData, uintptr_t context )
　　{
　　　　USB_DEVICE_EVENT_DATA_CONFIGURED *configuredEventData;

　　……
　　……

　　　　　　case USB_DEVICE_EVENT_ERROR:
　　　　　　　default:
　　　　　　　break;
　　　　}
　　}


　　⑨USB制御がリセットする場合に機能する関数です。USBコネクタを抜き差しした場合などに機能しています。
　　bool APP_StateReset(void) //USBコネクタを抜き差しした場合などに機能する
　　{
　　　　/* This function returns true if the device
　　　　　* was reset */

　　　　bool retVal;

　　……
　　……

　　　　return(retVal);
　　}


　　⑩APP_Initialize( )関数の中で　USBのデバイスハンドル、仮想UARTの通信条件（通信速度：9600bps、データ長：8ビット)、
　　　　USB受信バッファなど　いろいろな変数を初期化しています。
　　/* Device Layer Handle */
　　appData.deviceHandle = USB_DEVICE_HANDLE_INVALID ;

　　/* Device configured status */
　　appData.isConfigured = false;

　　/* Initial get line coding state */
　　appData.getLineCodingData.dwDTERate = 9600;
　　appData.getLineCodingData.bParityType = 0;
　　appData.getLineCodingData.bParityType = 0;
　　appData.getLineCodingData.bDataBits = 8;


　　/* Set up the read buffer */
　　appData.readBuffer = &readBuffer[0];


　　⑪I2Cインターフェースのキャラクタ液晶を初期化して、　液晶に　"USB device CDC Start !!"と表示しています。
　　lcd_ACM1602_init_i2c(); //I2Cインターフェース式液晶初期化
　　lcd_ACM1602_cmd_i2c(0x0C); //カーソル：0FF、ブリンク：0FF

　　lcd_ACM1602_cmd_i2c(0x80); //1行目の先頭へ
　　lcd_ACM1602_str_i2c("USB device CDC ");

　　delay_ms(1000);


　　lcd_ACM1602_cmd_i2c(0xC0); //2行目の先頭へ
　　lcd_ACM1602_str_i2c(" Start !! ");
　　delay_ms(2000);


　　⑫USBを初期化して、システムの構築をしています。電源投入の起動時　及びUSBコネクタ抜き差しなどが発生した場合に
　　　　このステートが機能します。　通常のPC-PIC間のデータ読み書きに係る送受信にはこのステートは関与しません。
　　switch(appData.state)
　　{
　　　　case APP_STATE_INIT:

　　　　　　/* Open the device layer */
　　　　　　appData.deviceHandle = USB_DEVICE_Open( USB_DEVICE_INDEX_0, DRV_IO_INTENT_READWRITE );

　　……
　　……

　　　　　　/* If the device is configured then lets start reading */
　　　　　　appData.state = APP_STATE_SCHEDULE_READ;
　　　　　　}
　　　　　　break;


　　⑬PCからのデータを読込バッファーに読み込むステートです。system_tasks( )から呼ばれるサイクルで繰り返し呼び
　　　出されています。
　　case APP_STATE_WAIT_FOR_READ_COMPLETE:

　　　　if(APP_StateReset())
　　　　{
　　　　　　break;
　　　　}

　　　　/* Check if a character was received or a switch was pressed.
　　　　* The isReadComplete flag gets updated in the CDC event handler. */

　　　　if(appData.isReadComplete)
　　　　
　　……
　　……

　　　　　　appData.state = APP_STATE_SCHEDULE_WRITE;
　　　　}

　　　　break;

　　　⑭　USBで文字列を受信後　以下の３つが実行されているステートです。
　　　　　★　ラベルウィジェットへの受信文字列の表示する。
　　　　　★　読み込み文字列を判別して、PCへ文字列を返信する。
　　　　　★　受信文字列と返信文字列をキャラクタ液晶に表示する。

　　　　　・　リセット信号が入った場合は　送信処理はしないでこのステートを終了するようになっています。
　　　　　・　for(ix = 0; ix < (APP_READ_BUFFER_SIZE + 1); ix++)Buf_gfx[ix] = readBuffer[ix]; 　でUSBの受信バッファーを
　　　　　　　1バイトづつ　別のバッファにコピーしています。　readBufferはキャッシュ化不可で、メモリ領域も規定され制約があり また
　　　　　　　USBモジュールの内部動作で予期せぬ値に変わっていることがあるようです。早めに別メモリにコピーしておきます。
　　　　　・　MyLibariaEvents();関数で　ラベルウィジェットへの書き込みを実行しています。　この関数はlibaria_event.cで定義されています。
　　　　　・　読み込みバッファーの文字列を判別して　対応する文字列を選び返信しています。
　　　　　・　受信文字列と返信文字列をキャラクタ液晶に表示しています。

　　case APP_STATE_SCHEDULE_WRITE:

　　　　if(APP_StateReset()) //リセットが発生した場合
　　　　{
　　　　　　break; //（送信処理をしないで）このステート終了
　　　　}

　　　　/* Setup the write */

　　　　appData.writeTransferHandle = USB_DEVICE_CDC_TRANSFER_HANDLE_INVALID;
　　　　appData.isWriteComplete = false;
　　　　appData.state = APP_STATE_WAIT_FOR_WRITE_COMPLETE;

　　　　//グラフィック画面更新
　　　　for(ix = 0; ix < (APP_READ_BUFFER_SIZE + 1); ix++)Buf_gfx[ix] = readBuffer[ix]; //★USBバッファをコピー
　　　　MyLibariaEvents(); //グラフィック関連イベント実行 ---> libaria_event.c

　　　　if(strcmp(Buf_gfx,Ready) == 0)
　　　　{
　　　　　　str = _IamReady;
　　　　}
　　　　else if(strcmp(Buf_gfx,Japan) == 0) //Japanの場合　→　Tokyo
　　　　{
　　　　　　str = _Tokyo;
　　　　}
　　　　else if(strcmp(Buf_gfx,America) == 0) //Americaの場合　→　Washinton
　　　　{
　　　　　　str = _Washington;
　　　　}
　　　　else if(strcmp(Buf_gfx,UK) == 0) // U.K.の場合　→　London
　　　　{
　　　　　　str = _London;
　　　　}
　　　　else if(strcmp(Buf_gfx,France) == 0) //Franceの場合　→　Paris
　　　　{
　　　　　　str = _Paris;
　　　　}
　　　　else //その他の場合　→　Pardon ?
　　　　{
　　　　　　str = _Pardon;
　　　　}

　　　　//文字列を返信
　　　　appData.readBuffer[0] = appData.readBuffer[0] + 1;
　　　　USB_DEVICE_CDC_Write(USB_DEVICE_CDC_INDEX_0,
　　　　　　　　　　　　　　　　　　　　&appData.writeTransferHandle,
　　　　　　　　　　　　　　　　　　　　str, 12, //12バイト: 最大送信データサイズ //12バイト: _IamReady[] = "I am Ready\r\n";
　　　　//strのサイズが12バイトより小さい場合 unknownデータが送られるので要注意
　　　　USB_DEVICE_CDC_TRANSFER_FLAGS_DATA_COMPLETE);


　　　　//I2C制御キャラクタ液晶表示
　　　　lcd_ACM1602_cmd_i2c(0x80); //1行目の先頭へ
　　　　sprintf(Buf,"%s ",Buf_gfx);//受信文字列
　　　　lcd_ACM1602_str_i2c(Buf); //液晶表示

　　　　lcd_ACM1602_cmd_i2c(0xC0); //2行目の先頭へ
　　　　sprintf(Buf,"%s ",str); //送信文字列
　　　　lcd_ACM1602_str_i2c(Buf); // 開始メッセージ1行目表示

　　　　for(ix = 0; ix < 20; ix++)readBuffer[ix] = '\0'; //バッファークリア //必須
　　　
　　　　break;


以下、app.c








■libaria_events.cに、青字部を追加をします。

➀　laString構造体文字列　str1を宣言します。　C言語文字列を　直接ラベルウィジェットに書き込むことはできません。
　　#include "stdio.h"

　　char charBuf[20];
　　extern char Buf_gfx[APP_READ_BUFFER_SIZE]; //
　　laString str1;


➁配列をC言語文字列に変換後、更にlaString文字列に変換して　ラベルウィジェットに表示しています。
　　・　sprintfで　配列を文字列に変換しています。
　　・　laString laString_CreateFromCharBuffer(）関数でC言語文字列をlaString構造体文字列に変換しています。
　　　　　以下は、MPLAB Harmony Helpに記載されている laString_CreateFromCharBuffer(）関数に係る記載です。
　　　　関数GFXU_StringFontIndexLookup()の第２引数string_String001のString001は　グラフィックスコンポーザで
　　　　定義した　String Assetの名前です。　

　　・　 laLabelWidget_SetText（）関数を使い　ラベルウィジェットに文字列を書き出します。

　　void MyLibariaEvents(void) //ラベルウィジェット更新 //APP_Tasks ()からの呼び出し
　　{
　　　　sprintf(charBuf, "%s", Buf_gfx); //文字列に変換
　　　　str1 = laString_CreateFromCharBuffer(charBuf, //laStringオブジェクト作成、定義
　　　　GFXU_StringFontIndexLookup(&stringTable, string_String001, 0));
　　　　laLabelWidget_SetText(LabelWidget1, str1); //ラベルウィジェットに表示
　　}


以下、libaria_events.c




■system_init.cに、青字部を追加をします。

➀ SYS_Initialize ( )関数の中の　先頭に以下を記述して、　INT035が立ち上がるまでPICのプログラムが動作を
　　開始しないようにします。
　　delay_ms(350); //INT035の内部回路が立ち上がるまで待つ


　＜注記＞　デスクリプタについて
　　USBの内部構成を決めるデスクリプタはMHCで設定すればMHCが自動的に　system_init.cの中に作成してくれます。　ソースコードレベルで
　自分で作成するする部分は何もありません。　以下に於いて、デスクリプタ部分は緑色になっています。

以下、system_init.c
