ファイル読み書き
（→プロジェクトファイル(Harmony Ver.2.04版 )　ダウンロード）
　　　　　　　　　　　　　　　

SDカードのファイルを読み書きする例を紹介します。　Harmonyでは　ロングファイル名が使用できます。

＜仕様＞
　・SDカードに　ファイルをつくり　"Hellow World !!"と書き込み、これを読みだす。
　　詳細手順は以下とする。
　　①　ファイルシステムをマウントする。
　　　　　マウンドできたら　キャラクタ液晶に"SD mounted"と表示する。
　　　　　マウントできない場合は　"SD notMounded"と表示する。
　　②　ファイル名"myTestData.txt"のファイルをオープンする。ファイルが存在しない場合は新規作成する。
　　　　　成功したら、キャラクタ液晶に"FileOpen_w OK !!"と表示する。
　　　　　失敗した場合は　"FileOpen_w　failed !!"と表示する。
　　③　オープンしたファイルに　"Hellow World !!"と書き込む
　　　　　成功したら　キャラクタ液晶に"Write OK !!"と表示する。
　　　　　失敗したら　"Write NG !!"と表示する。
　　④　ファイルを閉じる。
　　⑤　ファイル"myTestData.txt"を読み出しモードでオープンする。
　　　　　失敗したら"FileOpen_r failed"と表示する。
　　⑥　ファイルを1バイトづつファイルエンドまで読みだす。
　　⑦　開いているファイルのファイル名を取得する。
　　⑧　ファイルを閉じる。
　　⑨　読みだした　ファイルの内容とファイル名を表示する。

　・ファイルのフォーマットはFAT32とする。


＜回路図＞　（→　PDFファイル）

＜外観＞　PIC32MZ評価ボード（→購入方法）を使った実験品の外観です。

＜動作結果＞　（→　動画：1080ｐのHD動画を見ることができます。）

	キャラクタ液晶表示
①起動直後
②SDカード（ファイルシステム）が 　マウントされているかチェック中
③SDカード（ファイルシステム）が 　マウント完了
④ファイルを書き込みモードで 　オープン成功
⑤ファイルに書き込み成功
⑥ファイルを読みだしモードで 　オープン成功 　　ファイル内容（"Hellow World !!")を 　読みだして上段に表示、　下段には 　ファイル名を表示

＜解説＞　記載してある内容は要点だけです。　詳細はプロジェクトファイルを精読願います。
　　　　　　　　　（以下は、Harmony v2.04 をもとに作成しています。最新のバージョンは異なることがあるかもしれませんので注意してください。）


　■MHCの設定
　　■Options

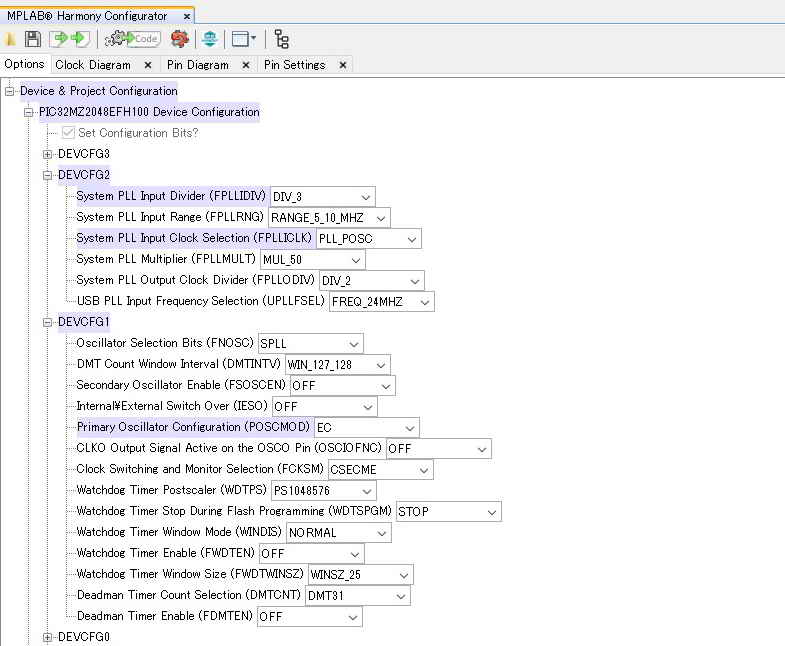

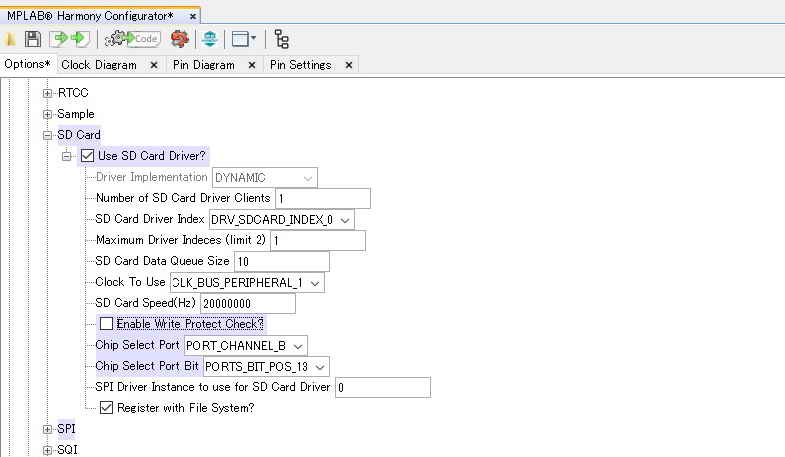

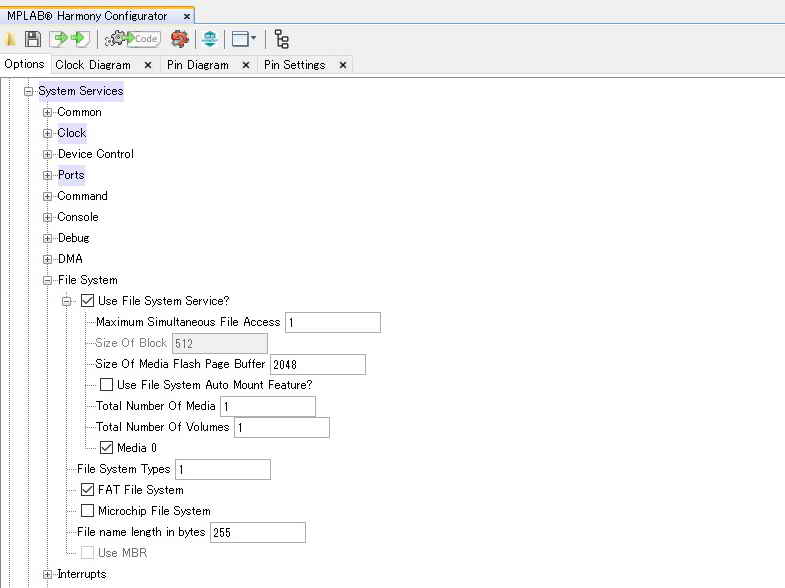

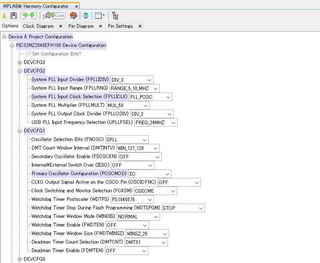

項目	①Config設定  Device & Project Configuration 　 > PIC32MZ2048 Device Configuration	②FileSystem設定  Harmony Framework Configuration > 　> SysTem Service > FileSystem	③SD Card設定  Harmony Framework Configuration > Drivers 　> SD Card
MHC
備考	デフォルトからの変更要領： 　FPLLIDIV: DIV3 　FPLLICLK: PLL_POSC 　POSCMOD: EC システムクロック周波数：　200MHz 外部OSC：　24MHz タイマ用ペリフェラルクロック 　 　　　周波数(PBCLK3)： 100MHｚ #pragma config FNOSC = SPLL #pragma config POSCMOD = EC #pragma config FPLLIDIV = DIV_3 #pragma config FPLLICLK = PLL_POSC #pragma config FPLLMULT = MUL_50 #pragma config FPLLODIV = DIV_2	デフォルトからの変更要領： 　□Use File System Service? チェックを入れる	デフォルトからの変更要領： 　□Use SD card Driver? チェックを入れる 　Chip Select Port: PORT_CHANNEL_B 　Chip Select Port Bit: PORTS_BIT_POS_13

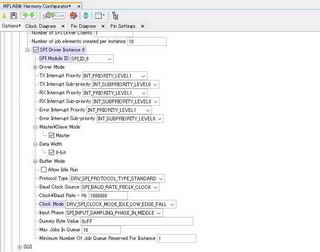

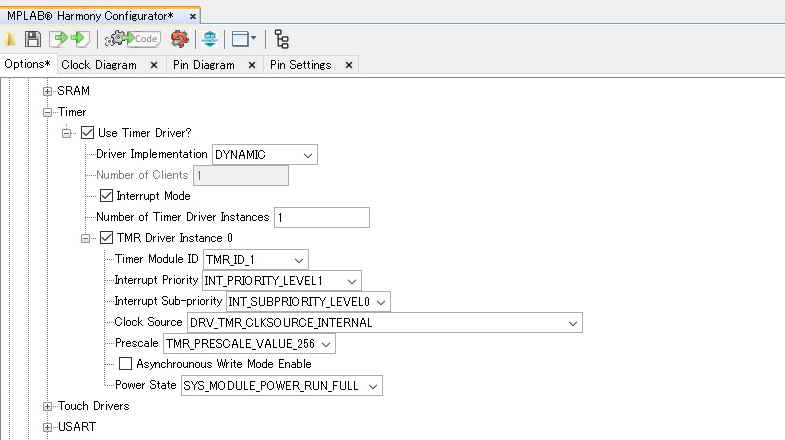

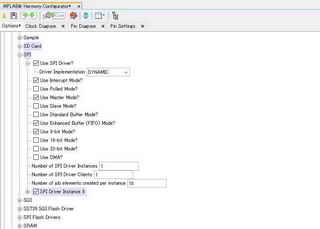

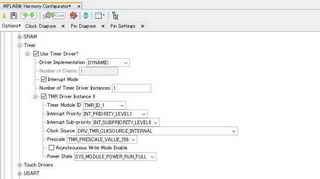

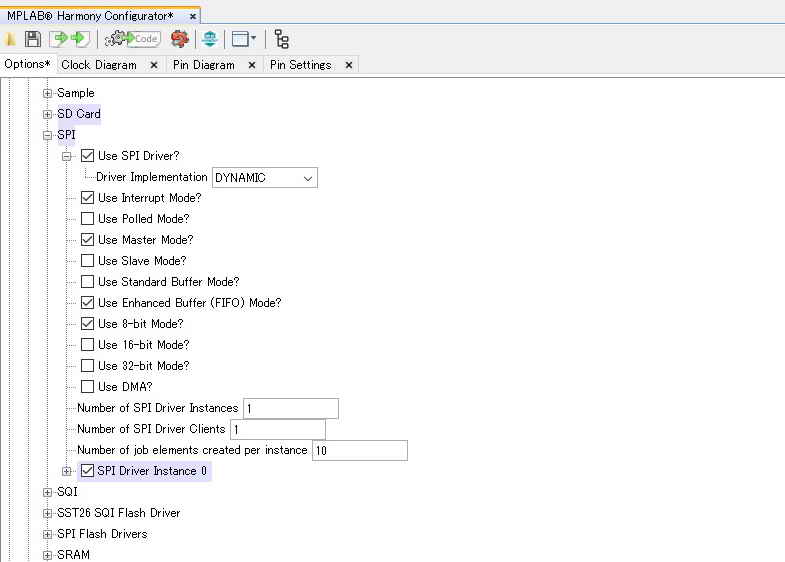

項目	④SPI設定 1 Harmony Framework Configuration > Drivers 　> SPI	⑤SPI設定 2 Harmony Framework Configuration > Drivers 　> SPI	⑥Timer設定  Harmony Framework Configuration > Drivers 　> Timer
MHC

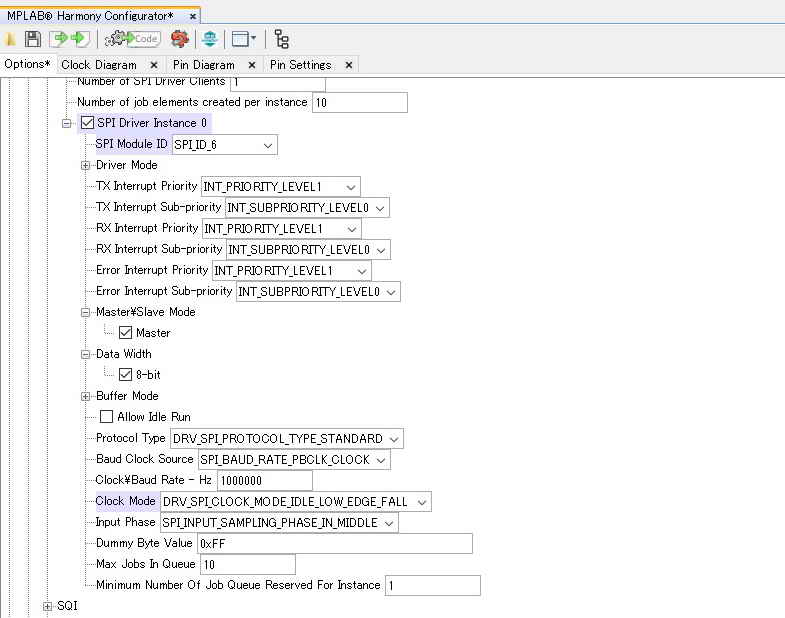

備考	デフォルトからの変更要領： 　□Use SPI Driver? チェックを入れる	デフォルトからの変更要領： 　SPI Module ID: SPI_ID_6　 Clock Mode:   DRV_SPI_CLOCK_MODE_IDLE_LOW_EDGE_FALL	デフォルトからの変更要領： 　□Use Timer Driver? チェックを入れる

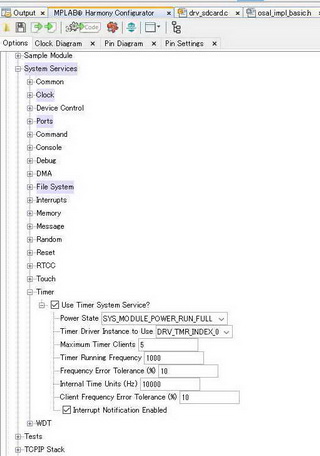

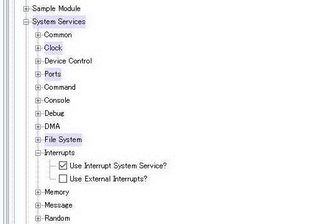

項目	⑦システムサービス > 割り込み Harmony Framework Configuration > 　> SysTem Service > Interrupt	⑧システムサービス > タイマ Harmony Framework Configuration > 　> SysTem Service > Timer
MHC
備考	システムサービスの割り込みは　ファイルシステムの中で使われています。	システムサービスのタイマはファイルシステムの中で使われています。

　　■　Pin Settings

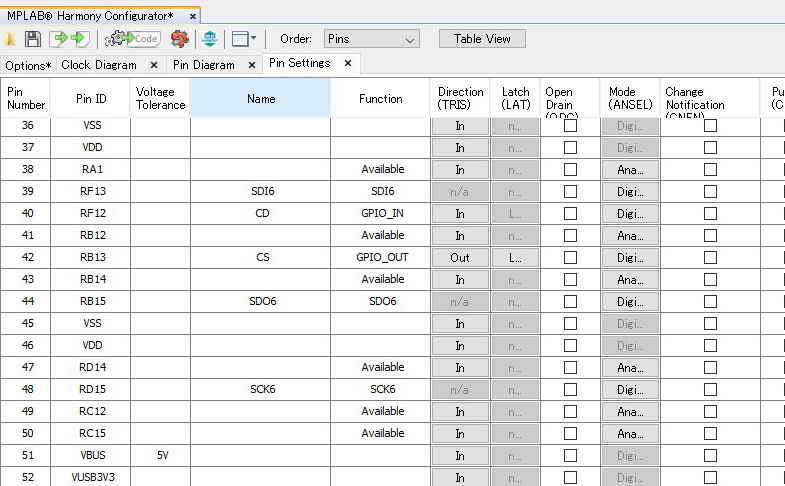

項目	⑨ポート設定
MHC
備考	デフォルトからの変更要領： 　RF12/Function: GPIO_IN 　　　　　　　　（CD用入力ポート設定） 　RB13/Function: GPIO_OUT 　　　　　　　　（CS用出力ポート設定） 　RF13/Function: SDI6 　　　　　　　　（SPI6のSDI設定） 　RB15/Function: SDO6 　　　　　　　　（SPI6のSDO設定） 　RD15/Function: SCK6 　　　　　　　　（SPI6のSCK設定）

■　キャラクタ液晶表示のライブラリ　1lcd_lib_XC32.h　と　1lcd_lib_XC32.cを　main.cと同じフォルダにコピーして、プロジェクトに追加します。
　　　　　（詳細→　キャラクタ液晶表示方法 参照）




■　app.cに、青字部分を追加します。
　①　stdio.h、1lcd_lib_XC32.hのインクルード　及び所要の変数を定義します。
　　　　#include "stdio.h"
　　　　#include "1lcd_lib_XC32.h"

　　　　char Buf[17]; //液晶表示バッファー
　　　　……
　　　　……

　②　NOPを利用した　μsec、msecの遅延関数　delay_us( )、delay_ms( )を定義します。
　　　　void delay_us(volatile unsigned int usec) //1μsec遅延
　　　　{
　　　　　　　volatile int count;
　　　　……
　　　　……

　③　実際に　SDカードを読み書きする関数SD_RW( )を作成します。
　　　　void SD_RW(void) //SDカード　挿入・ライトプロテクトチェック、及び　読み書き
　　　　{
　　　　　　switch(SdMode)
　　　　　　……
　　　　　　……

　④　SDカードが挿入されていて、ファイルシステムがマウントされるまでSYS_FS_Moun( )が実行されます。
　　　　mmcblka1は、SDカードを表します。マウント名（ユーザが任意に命名可）の前に/mnt/は必須です。
　　　　case 0: //カード挿入検出・ライトプロテクトチェック
　　　　　　if(SYS_FS_Mount("/dev/mmcblka1", "/mnt/myMountName", FAT, 0, NULL) != 0) //SYS_FS_RES_SUCCESS = 0
　　　　　　　　　　　//SYS_FS_Mount("/dev/デバイス名", "/mnt/マウント名", ファイルシステムタイプ, Reserved, Reserved)
　　　　　　　　　　　//　/dev/と/mnt/は、名前の前に必ずつけること
　　　　 ……
　　　　 ……

　⑤　ファイルを書き込みモードでオープンします。成功すると戻り値としてファイルハンドルが返されます。ファイルが存在しない
　　　場合は、新規にファイルが作成されます。
　　　　case 1: // ファイルを書き込みモードでオープン 但しファイルがなければ新規ファイル作成
　　　　　　fileHandle = SYS_FS_FileOpen("myTestData.txt", (SYS_FS_FILE_OPEN_WRITE));
　　　　　　if(fileHandle == SYS_FS_HANDLE_INVALID)
　　　　……
　　　　……

　⑥　ファイルに文字列　Hellowを書き込みます。　正常に書き込みが行われると書き込み回数が、失敗すると-1が戻り値として
　　　返されます。
　　　　 case 2: //データの書き込み
　　　　　　N_Write = SYS_FS_FileWrite(fileHandle, Hellow, sizeof(Hellow));//ファイルにデータ書き込み
　　　　　　if(N_Write != -1) //正常な場合：書き込み回数が返ってくる
　　　　……
　　　　……


　⑦　書き込みが終わったらファイルを閉じて、今度は読み出しモードでファイルをオープンします。
　 　　case 3: //読出しファイルオープン
　　　　　fileHandle2 = SYS_FS_FileOpen("myTestData.txt", (SYS_FS_FILE_OPEN_READ));
　　　　　if(fileHandle2 == -1) //ファイルオープン　失敗の場合
　　　　　……
　　　　　……

　⑧　ファイルを１バイトづつ、ファイルエンドまでよみだします。
　　　　case 4: //ファイル読出し・表示
　　　　　　do
　　　　　　{
　　　　　　　　SYS_FS_FileRead(fileHandle2, tempBuf, 1); //1バイトづつ読出し
　　　　　　　　eof = SYS_FS_FileEOF(fileHandle2); //EOFチェック
　　　　　　　　……
　　　　　　　　……

　⑨　オープンしているファイルファンドルのファイル名を取得します。
　　　　　SYS_FS_FileNameGet(fileHandle2, str_FileName, 32 ); //ファイル名取得

　⑩　 キャラクタ液晶の1行目に読み出したファイル内容を、また2行目に取得したファイル名を表示します。
　　　　lcd_cmd(0x80); //1目の先頭へ
　　　　sprintf(tempBuf3,"%s ",tempBuf2);
　　　　lcd_str(tempBuf3);
　　　　……
　　　　……


以下、app.c
