＜個別商品情報＞

PIC32MZ2048EFH100
　　　QFPモジュール組立キット（型式：QFP-KIT-PIC32MZ2048EFH100　→購入方法）

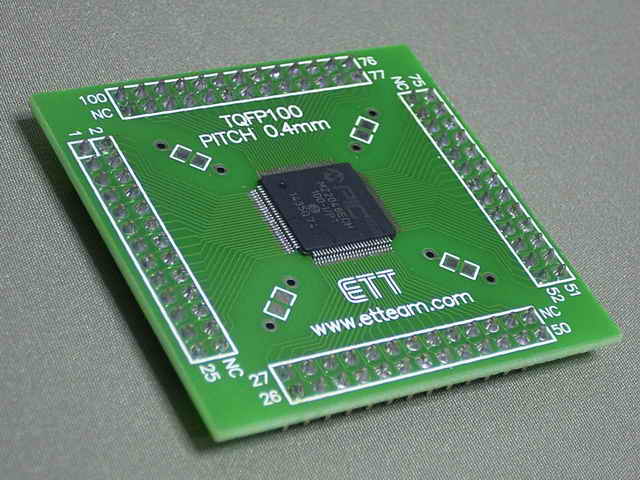

■　外観

■　コネクタの取り付け

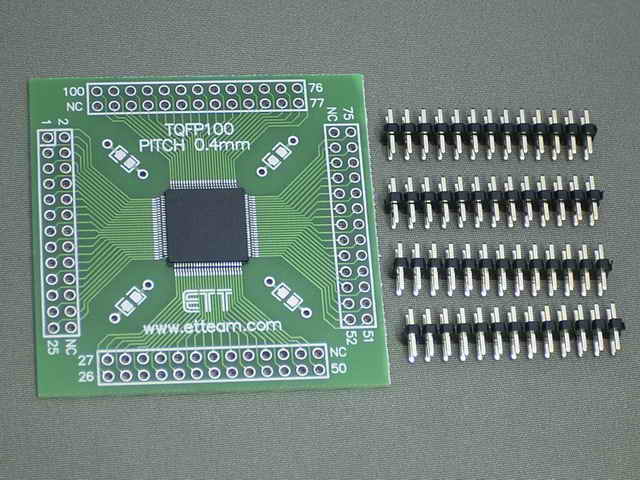

組 立 前

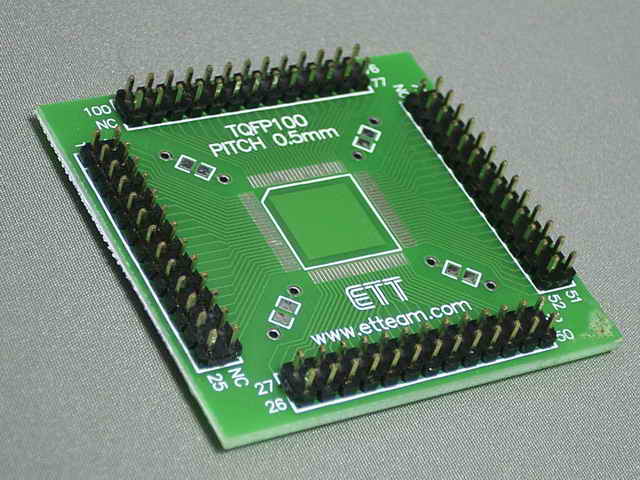

組 立 後

■　誤挿入防止ピンの取り付け

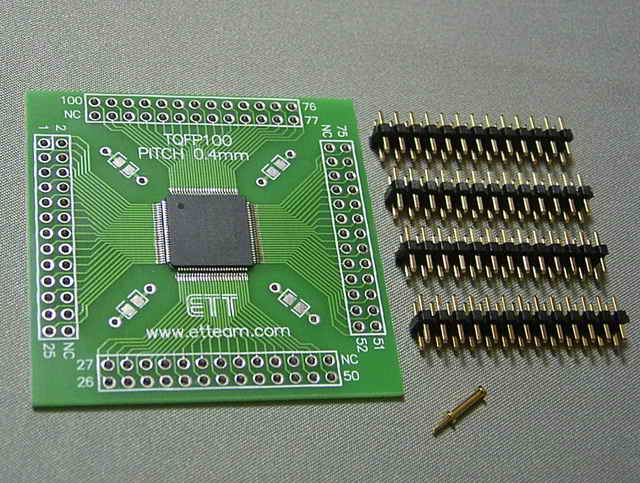

	QFPモジュールをPIC32MZ評価ボード MZ100-A001で　ご使用になる場合は付属の誤挿入防止ピン（廣杉計器 HT 0720-6　下記写真参照）をハンダ付けすることをお薦めします。

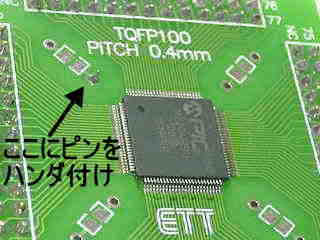

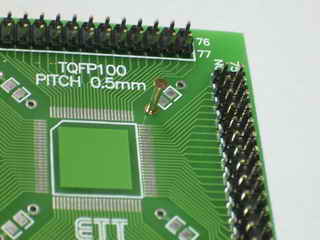

	ピンをハンダ付けする位置は　ピッチ変換キバンでPICが実装されている面からみて８個のコンデンサ取り付け用穴の中で内側の左上です。下記写真の要領でハンダ付けして下さい。
	前面から見たピン  裏面からみたピン

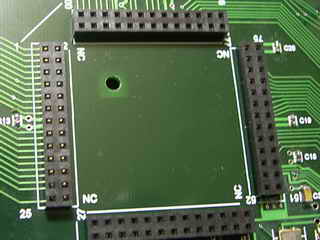

	PIC32MZ評価ボード MZ100-A001のマザーボードのQFPモジュールソケット部には　Φ3.2mmの穴があいています。

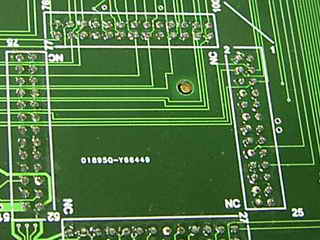

	誤挿入防止ピン付きのQFPモジュールをソケットに装着した場合の　裏面の写真です。

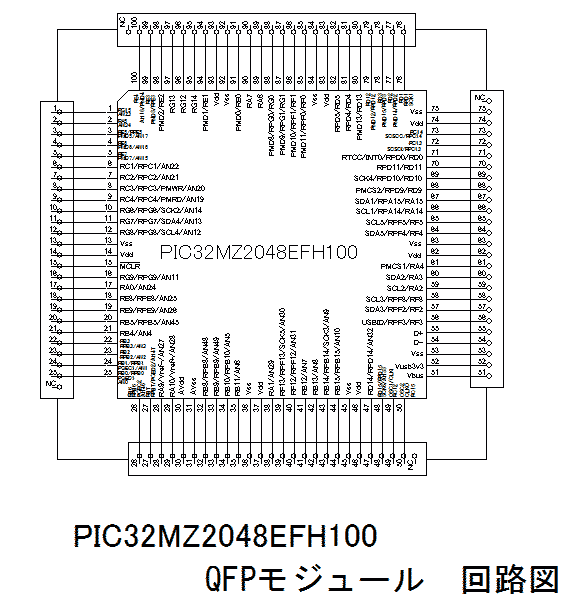

■　回路図　（→PDFファイル）

　　　回路図に記載されている　Pin Nameは一部です。　他のPin Nameについては、PIC32MZのデータシートを参照ねがいます。

■　使用例1

PIC32MZ：　LED フリーラン点滅

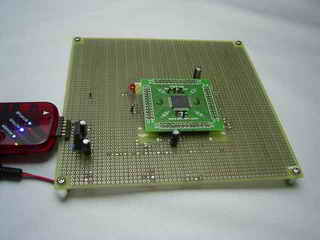

PIC32MZ2048EFH100　QFPモジュール組立キットを　QFP100モジュール用ユニバーサルキバンに取り付けで　LEDをフリーラン点滅（1sec ON、1sec OFFの繰り返し）させた例を紹介します。

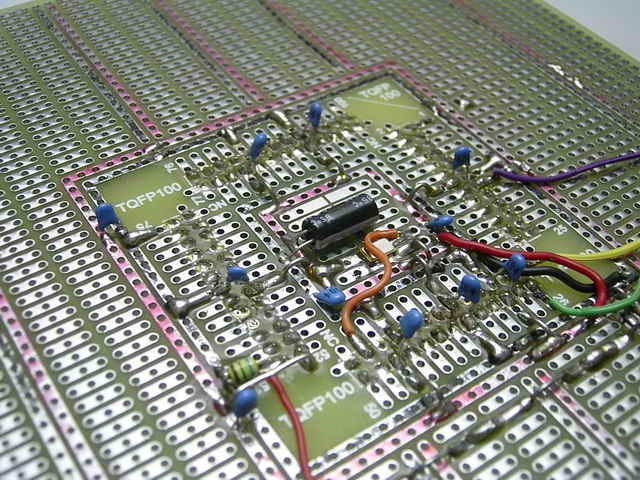

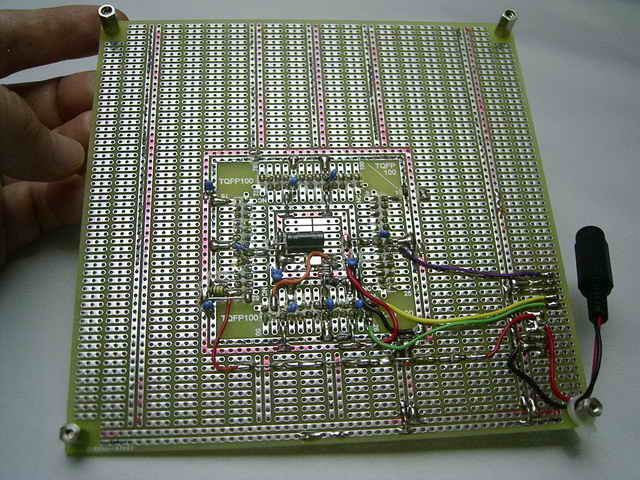

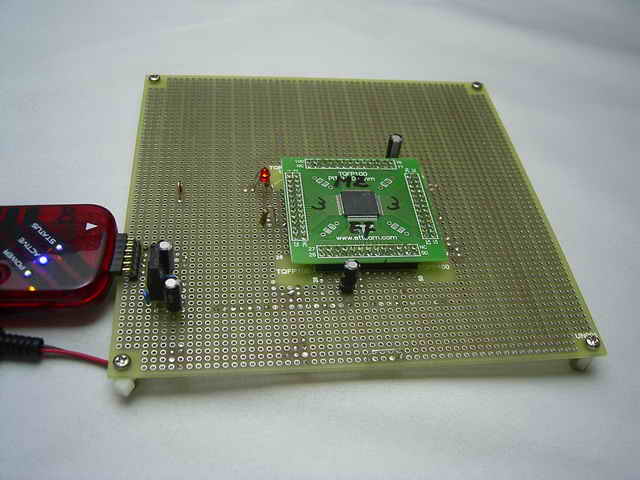

外 観	部品面（画像クリックで拡大）	ハンダ面1（画像クリックで拡大）	ハンダ面2（画像クリックで拡大）
プログラム動作中の動画（You Tube)
回路図（ＰＤＦファイル）
プログラム（→ダウンロード）

■　使用例2

　　　　　　　サンプルプログラム　（　→　URL　）
