＋5V電源入力用の
コネクタ追加方法

■　はじめに
　　+5ｖ電源入力端子として　マイクロUSBコネクタが取り付けられていますが、　別途ユーザ(殿)が好みのがコネクタを付けられるように　Φ1.0のスルーホール穴が
　2個　マザーボードに用意されています。　スルーホール穴のピッチは2.54mmです。端子番号1が+5ｖ、　端子番号2がGND用です。コネクタ番号として
　CN4とシルク印刷されています。

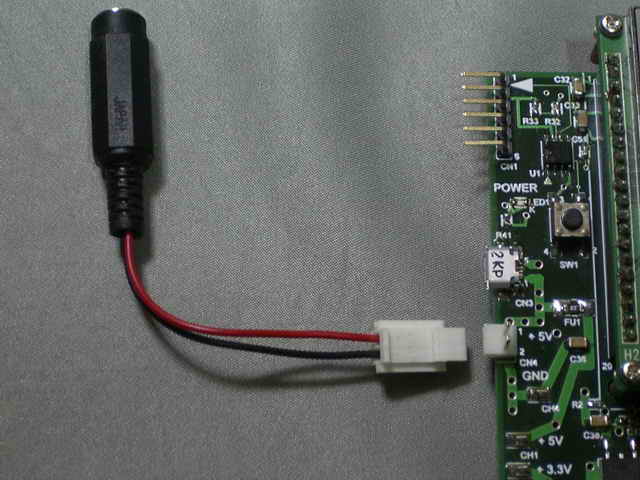

■　コネクタ取り付け例1
　　下記写真は、日本圧着端子のポストB2B-XH-Aをマザーボードにハンダ付けした例です。　リード線は、　CN4の端子番号1に+5ｖ用の赤色リード線と
　　端子番号2にGND用の黒色リード線がハウジングXHP-2に接続してあります。　またリード線の反対側はマルシン無線の電源ジャックが接続されて
　　います。

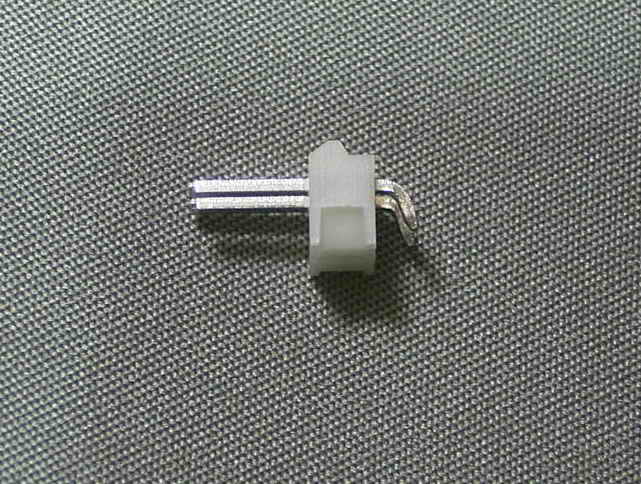

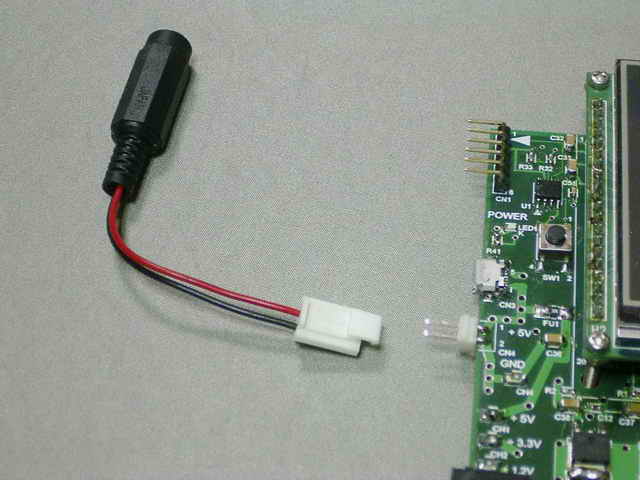

■　コネクタ取り付け例2
　　　上記のコネクターは、リード線の引き出し方向が垂直です。　本取り付け例はコネクタの端子をラジオペンチで曲げて水平方向のリード線引き出しに
　　　した例です

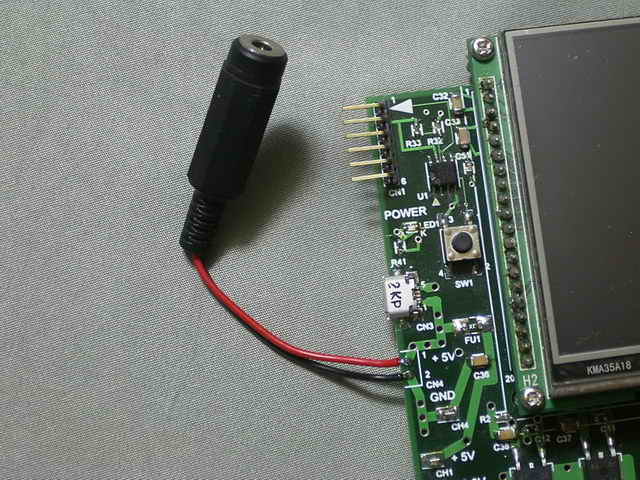

■コネクタ取り付け例3
　　リード線を直接　マザーボードに接続した例です。
