個別商品情報

グラフィックス液晶アダプタキバン（型式：UN002　→購入方法）　

■外観

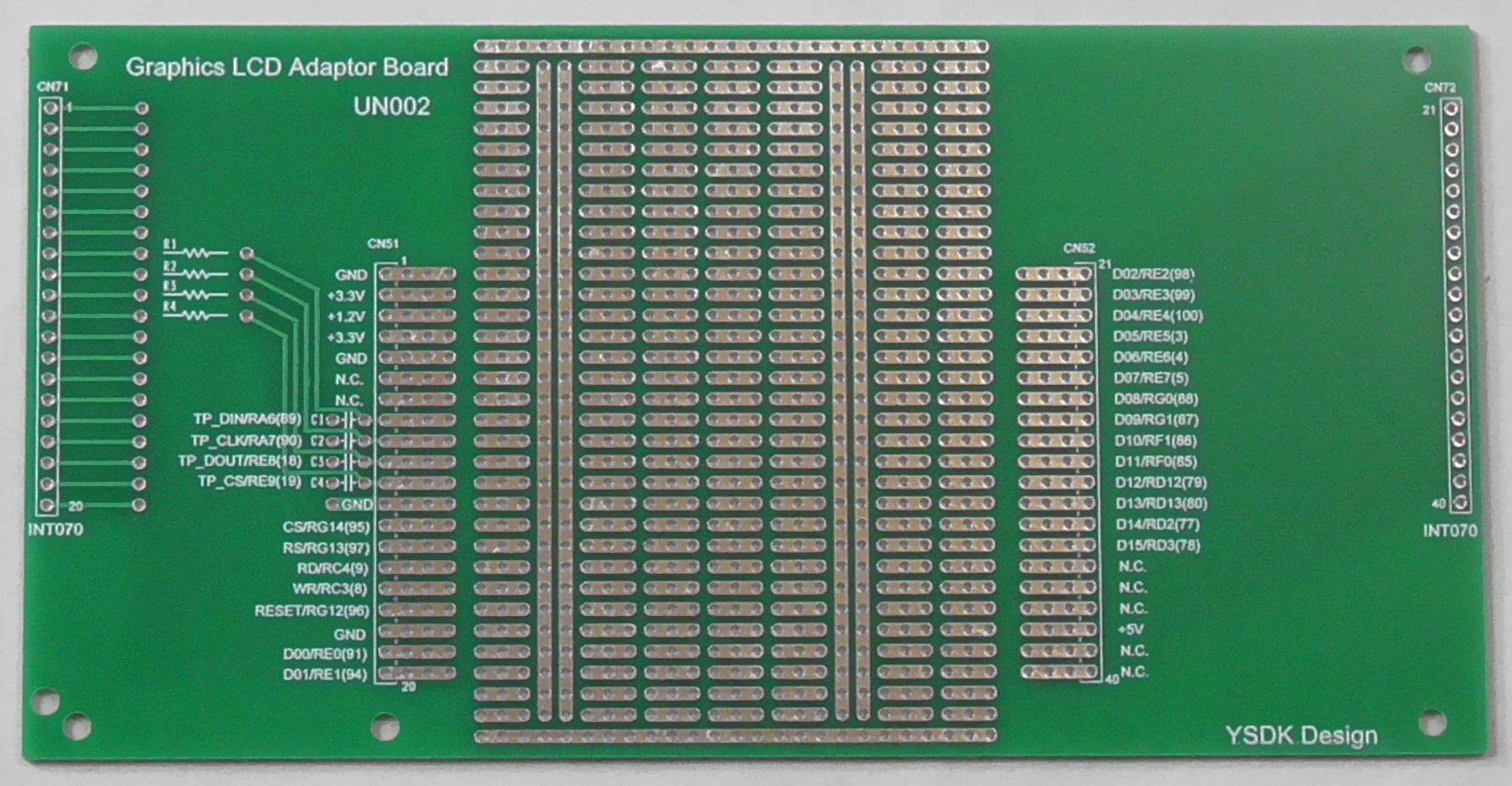

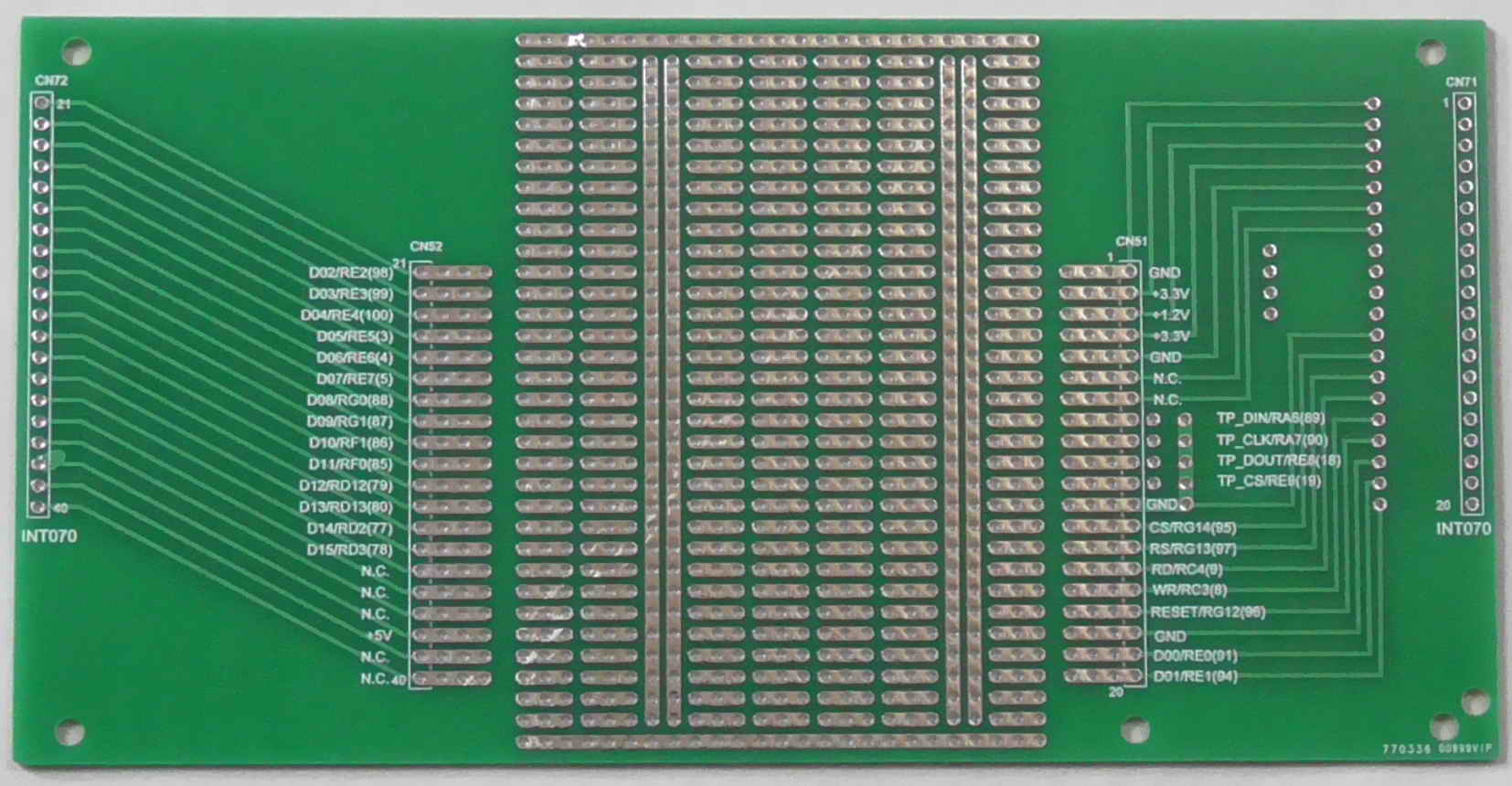

	ハンダ面	部品面
外 観

■キバンの諸元　（詳細→PDFファイル）
　・両面スルーホール ガラスエポキシキバン（FR4) 　レジストあり
　・175.26mm x 88.9mm　　厚さ1.6mm
　・部品取り付け穴　ピッチ　2.54mm
　　

■使用例
　■　グラフィックス液晶 INT070 取付け用として使用した場合

　　　　使用例の要約です。　（ → 製作詳細）

① 所要のコネクタ、抵抗、コンデンサ、ネジなどを取り付けます ★この写真に写っているコネクタ、抵抗、コンデンサ、ネジなどはグラフィックス液晶アダプタキバン（UN002)を購入しても付属していませんので注意してください。 上面  裏面 ② PIC32MZ評価ボードとINT070を取り付ける際の　アダプターキバンとして使用します。 側面  上面 ③ 組み立てが完了後、通電します。 　（→　デモ動画) 通電前 通電後

■　注意
