  第78回PICクラブ 情報交換会 (開催日 2021.04.04)
<紹介作品

タイムスタンプ付録音ファイルの
       MP3ボイスレコーダー

以下、 第78回情報交換会報告(後閑さん、FaceBook Picfun.club.より)

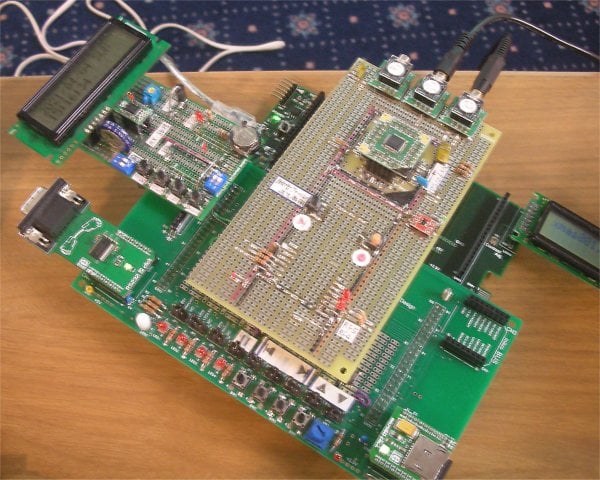

 ■ 作品の写真

 ■ コメント
タイムスタンプ付きボイスレコーダの紹介  斎藤さん
  PIC32MXの基板にRTCの基板を追加してファイル名に
  時刻を追加しています。
 以下、紹介に際し使用した資料
  タイムスタンプ付録音ファイルの
       MP3ボイスレコーダー
  2021.04.04 PIC情報交換会資料
  YS電子工作デザイン http://www.ys-labo.com/  斎藤
  YS電子工作ショップ http://ys-labo.shop-pro.jp/
1.  概要
  1.1 機能
 ・ マイク音声をVS1063Aのハードウェアエンコーダにより、MP3ファイルでリアルタイムでSDカードに作成(録音)
 ・ 録音毎に、エプソンのRTC RX-8025によるタイムスタンプ(年月日時分秒)が書き込まれてたファイルを新規作成
 ・ Tera TermにSDカード内の録音、再生用ファイル名や録音プロセスを表示
 ・ サウンドファイルの再生/一時停止/スキップ 他

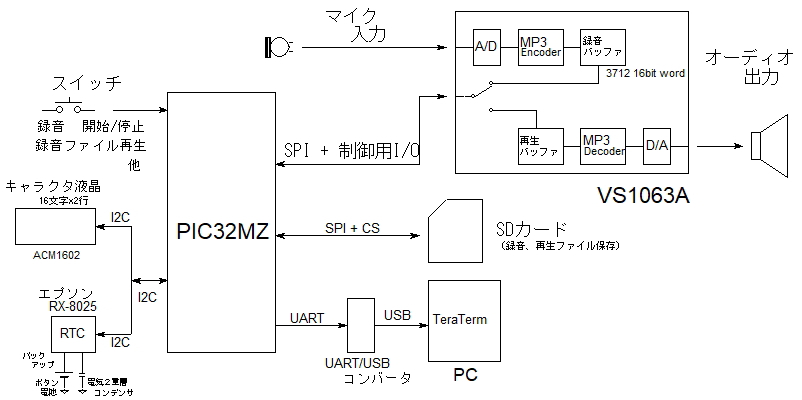

1.2. システム構成

2.  外観

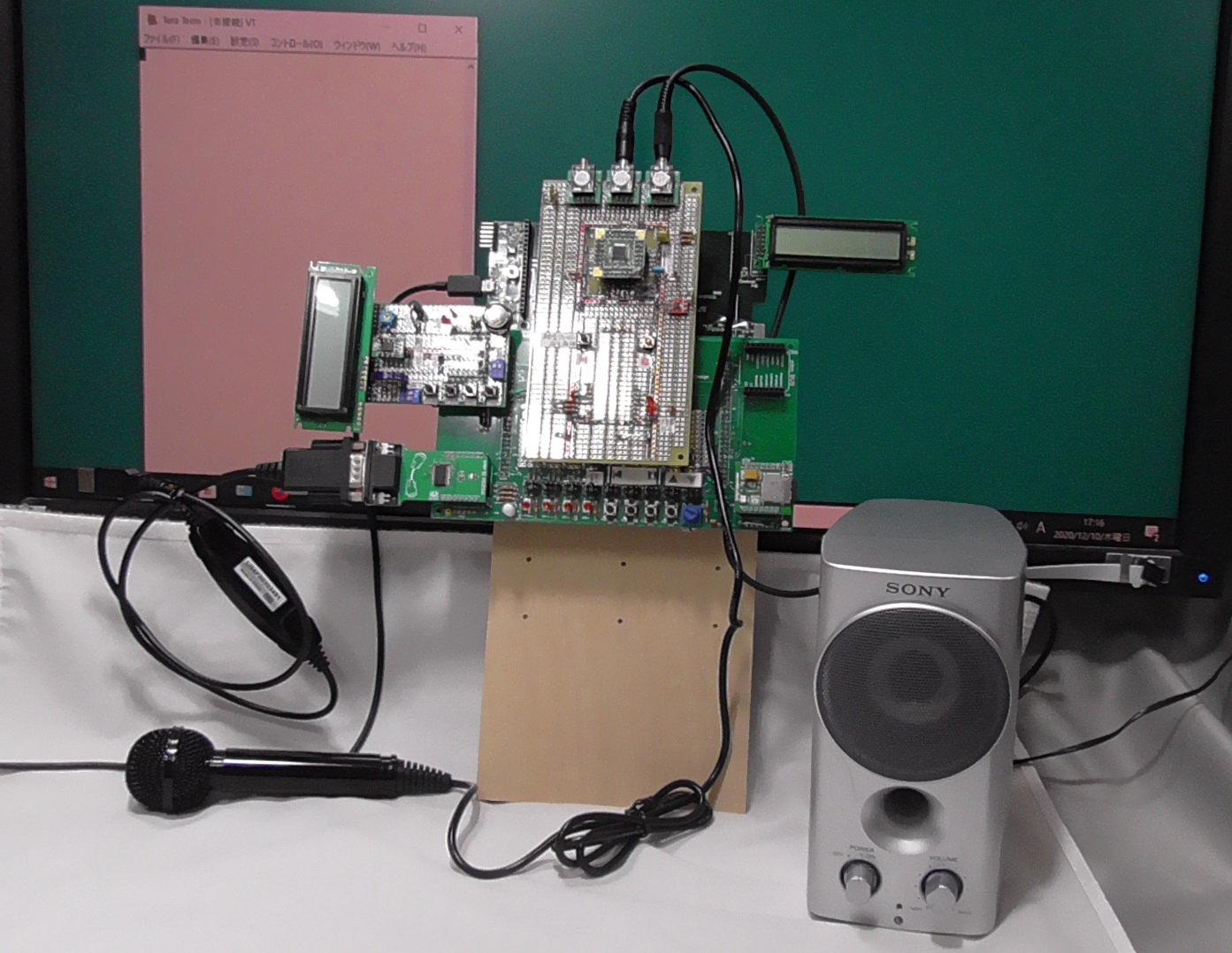

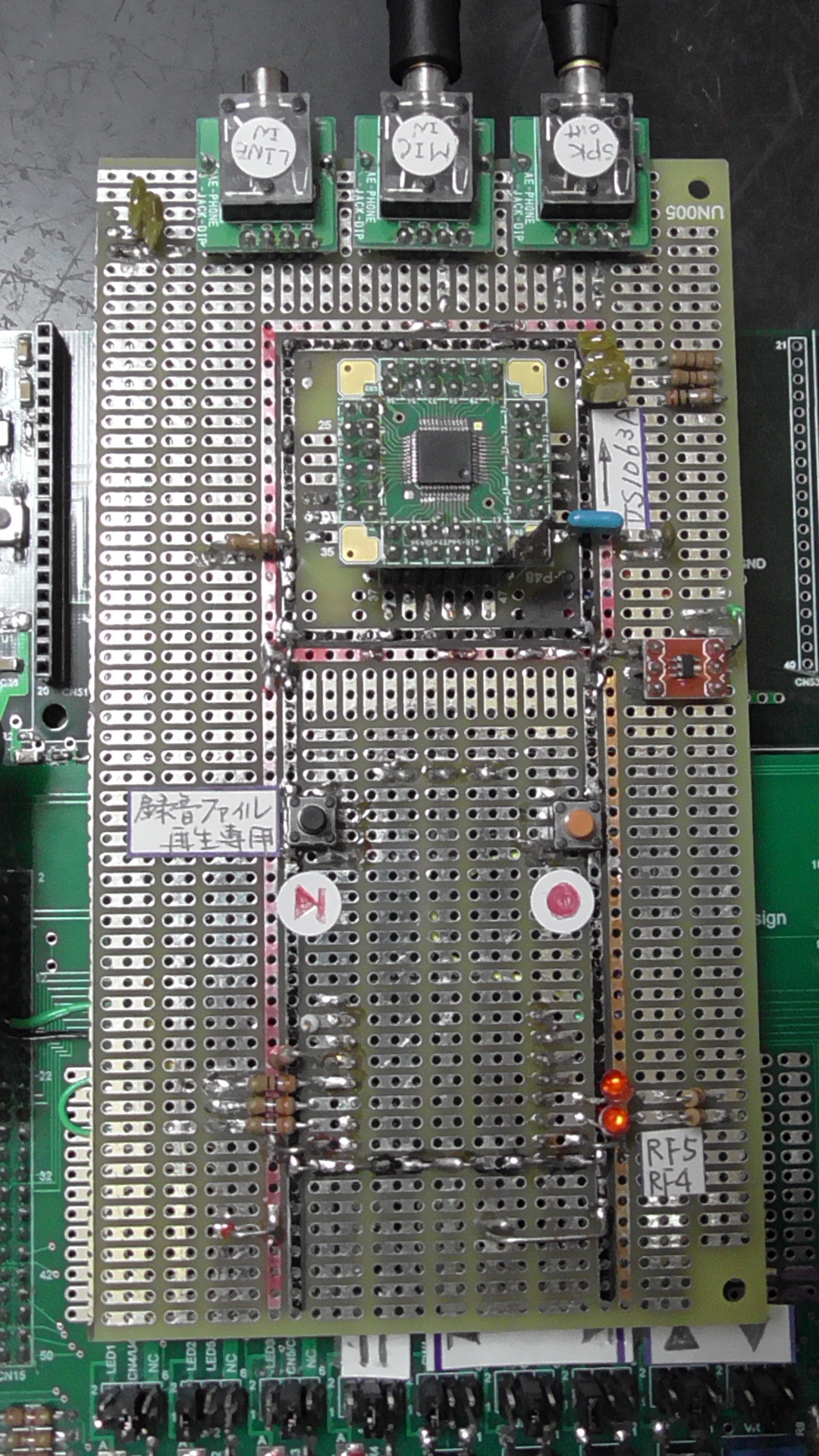

全体 VS1063Aキバン部 RTCキバン

(RTCキバン単体の動画)

3.  回路図(→PDFファイル
4.
  開発環境
 ・ Harmony v.2.04 XC32 v2.40
 ・ PIC: PIC32MZ2048EFH100
5.

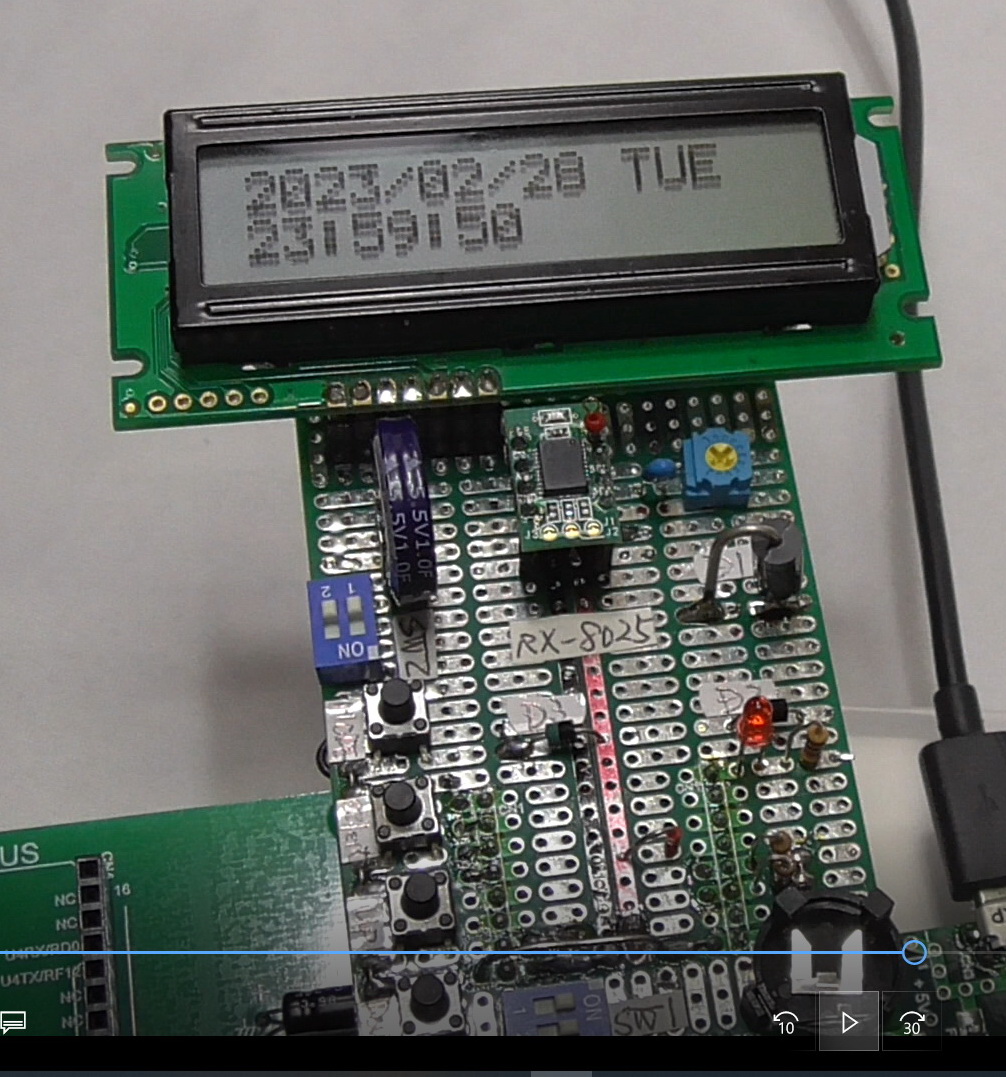

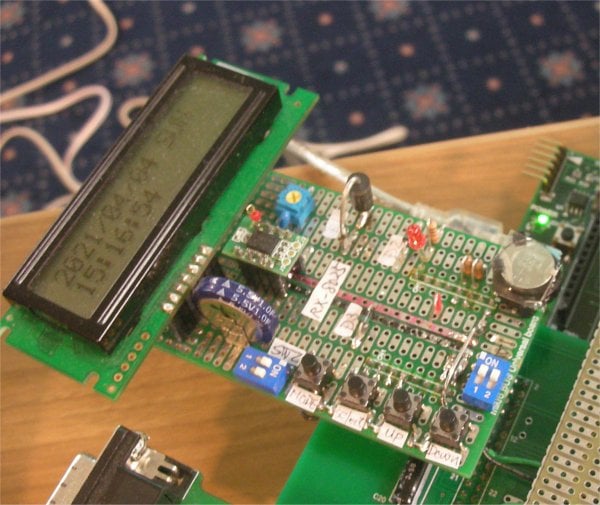

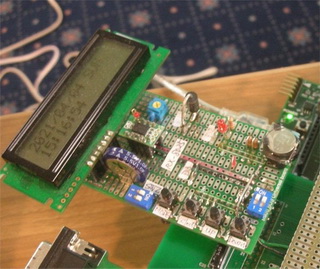

 Real Time Clock キバン
1. RTC  RX-8025 エプソン SOP 22pin他  購入先: 秋月電子ピッチ変換キバン品
  ・32.768 kHz 水晶振動子内蔵: 高精度調整済(Ta = +25℃、月差約13 秒)
  ・時刻/カレンダ機能 、インタフェース方式: I2C インタフェース(400 kHz)
  ・動作電圧  1.70 V ~ 5.5 V 、 保持 電圧  1.15 V ~ 5.5 V 、バックアップ時消費電流: 0.48 μA / 3 V ( Typ. )

2. 機能/制御
  ・I2Cインターフェース …… 100KHz
  ・バックアップ …… PICの電源OFFでも時刻保持、 電源: 1.5V ボタン電池(LR44) + 電気2重層コンデンサ 5.5V 1F
  ・年月日時分秒 …… 一括読み出し(所要時間: 約15msec)
  ・キャラクタ液晶(I2Cインターフェース)に年月日、曜日、時分秒を表示

  ・キバン上の4個のボタンスイッチ(Mode/Select/Up/Down)で所要の日付、時刻に設定


6.   動作結果
  1. 録音ファイル名の表示結果( at Tera Term)

  Voice20201212_1738_1.mp3  2020/12/12 17:38:08
   <- - - - - - ファイル名  - - - - - - - - >   <- - - タイム スタンプ   - - - - >


2. 動画   →  YouTube (1080pのHD動画)
      or → Local mp4 file(299Mバイト)


3. Tera Term ログ全文

7. 参考
7.1 プロジェクトファイル


PIC32MZ Harmony 2.04版  → down load
  7.2 PMOSダイオード回路 メモ( → URL )
  7.3 YS電子工作ラボHP での紹介( → URL )
