MSP2807 T_IRQ信号メモ
タッチ検出信号観測
・ Kuongshun Electronic Limited(コンシャン電気)のサンプルプログラムでは、T_IRQ信号を使用する場合は タッチパネルの位置補正を行う場合だけである。
通常の制御に於いては、サイクリックにマイコン側からSPI信号を出力して位置を検出する方法がとられている。

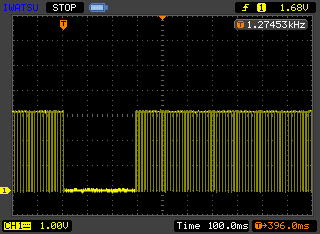

タッチした場合 | |||
300msecの時間タッチした時の波形 [100msec/div] |
|||
![]() |
|||

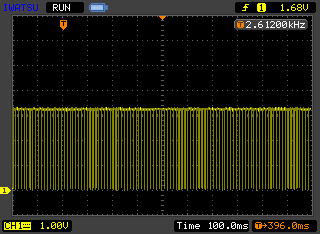

非タッチの場合 | |||
MSP2807からオープンドレインでパルス信号が出ている [100msec/div] |

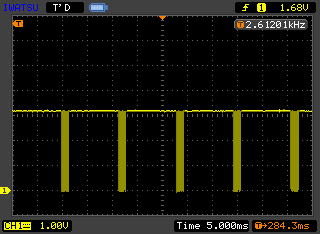

パルスは断続パルスである。 周期: 11msec、 Off期間: 9msec、パルス期間: 2msec [5msec/div] |

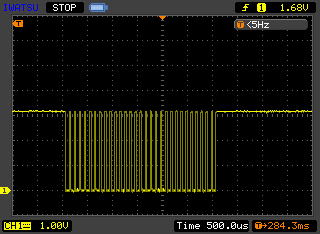

パルス期間の拡大 パルス期間に29個のパルスが出力されている [500μsec/div] |

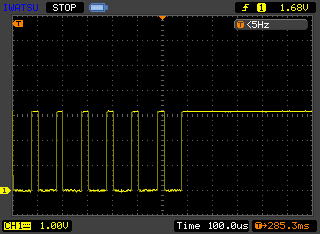

パルス期間の更なる拡大 周期: 100μsec ON: 25μsec Off: 75μsec [100μsec/div] |
![]() |
![]() |
![]() |
